Шестерня холостого хода TY395 AMG

Шестерня холостого хода TY395 AMG предназначена для замены изношенной шестерни в зубчатом механизме. Такая промежуточная шестерня передаёт вращение между сопряжёнными колёсами и обеспечивает их взаимодействие по схеме механизма. От состояния зубьев и посадки зависит плавность зацепления: повреждённая деталь может создавать шум, ударные нагрузки и ускорять износ соседних шестерён.

Конструкция и признаки износа

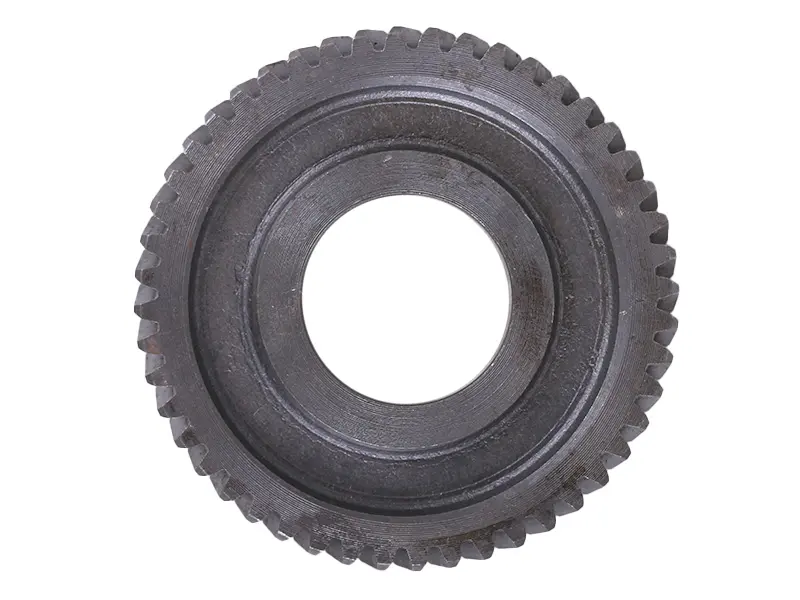

Деталь имеет наружный зубчатый венец, центральное сквозное отверстие и кольцевые уступы на торцевой поверхности. При подборе имеет значение не только наружный диаметр, но и расположение венца относительно посадки. Разная форма торцов или толщина шестерни может изменить её положение и помешать правильному зацеплению даже при совпадении центрального отверстия.

Поводом для проверки служат появившийся стук, повышенный шум и неравномерность вращения механизма. После разборки осматривают зубья по всей окружности: сколы, трещины, выкрашивание и выраженная выработка контактных поверхностей требуют внимания. Центральное отверстие и торцы проверяют на задиры и следы перекоса. Шум сам по себе не доказывает неисправность шестерни — похожие признаки бывают при износе её опоры или сопряжённых деталей.

Что сверить при подборе

Обозначение TY395 помогает сузить поиск, а окончательный подбор выполняют по снятой шестерне и каталогу соответствующего механизма. Сравнивают число зубьев, их профиль и направление, наружный диаметр, диаметр отверстия, общую толщину и ширину зубчатого венца. Отдельно проверяют высоту и расположение торцевых уступов: они влияют на размещение детали между соседними поверхностями.

Измерения удобнее выполнять на очищенной детали. Сильно изношенные участки не стоит принимать за исходный размер; в таком случае нужны контрольные размеры из документации. Одного совпадения числа зубьев недостаточно: неверный профиль не обеспечит правильный контакт. Слишком тесная посадка мешает свободному вращению, а чрезмерный зазор способствует перекосу и ударной работе зубьев.

Замена и проверка зацепления

При разборке сохраняют порядок расположения шестерни, дистанционных деталей и крепежа, если они предусмотрены конструкцией. Посадочные и прилегающие поверхности очищают от загрязнений и частиц износа. Одновременно осматривают ось, втулку или подшипник, на которых вращается шестерня, а также зубья сопряжённых колёс. Изношенную опору и повреждённые соседние детали заменяют по результатам проверки, иначе новая шестерня будет работать с прежним перекосом или неправильным контактом.

Устанавливают деталь в предусмотренной ориентации, соблюдая порядок сборки и требования к смазке конкретного механизма. Усилие не передают через зубья и не пытаются устранить тугую посадку затягиванием крепежа. До закрытия механизма проверяют плавность вращения, отсутствие заеданий и осевой зазор по документации. После сборки контролируют посторонние звуки: стук или тугой ход требуют повторной проверки посадки и зацепления.
