Шестерня распредвала СF3B24T AMG

Шестерня распредвала СF3B24T AMG предназначена для передачи вращения в приводе газораспределения. От правильного зацепления и положения шестерни на валу зависит согласованная работа распредвала и коленвала: клапаны должны открываться и закрываться в нужные моменты рабочего цикла двигателя. При замене важны не только посадка детали, но и точное восстановление фаз газораспределения.

Конструкция и причины замены

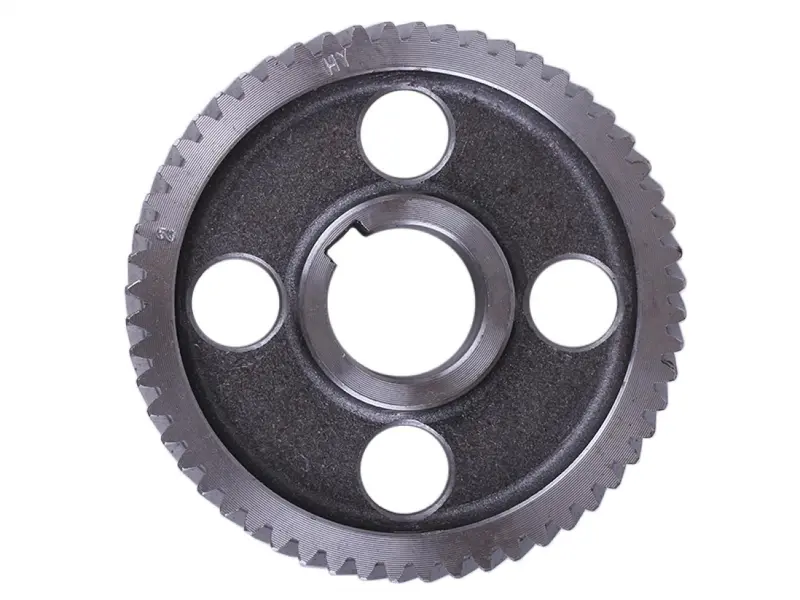

Деталь имеет наружный зубчатый венец, центральное посадочное отверстие с пазом и четыре круглых отверстия вокруг ступицы. Центральная часть выступает относительно диска. При подборе нужно учитывать геометрию всей шестерни: совпадение наружного диаметра само по себе ещё не означает, что зубья правильно войдут в зацепление, а ступица займёт нужное положение на валу.

Шестерню проверяют при появлении постороннего шума со стороны привода газораспределения, обнаружении люфта или повреждений во время разборки. Основания для замены — сколы и трещины зубьев, выраженная выработка их рабочих поверхностей, трещины диска, повреждение посадочного отверстия или паза. Один только шум не доказывает неисправность этой детали: похожие симптомы могут давать сопряжённая шестерня и опоры валов.

Что сверить при подборе

Обозначение СF3B24T помогает найти нужную деталь, но окончательный подбор выполняют по снятой шестерне и документации двигателя. Сравнивать следует очищенные детали: загрязнения и заусенцы мешают оценить посадку и состояние зубьев.

• Пересчитайте зубья и сопоставьте их профиль, направление и ширину венца. Ошибка здесь нарушает зацепление и ускоряет износ обеих шестерён.
• Сверьте диаметр посадочного отверстия, размеры и положение паза. Неподходящая посадка приводит к люфту либо не позволяет установить деталь без повреждений.
• Сравните общую толщину, выступ ступицы и расположение торцевых поверхностей. От них зависит положение венца относительно ответной шестерни.
• Проверьте способ фиксации на валу и расположение установочных меток, если они предусмотрены конструкцией двигателя.

Особенности установки

Разборку начинают с выставления механизма в положение, указанное в руководстве двигателя. До снятия шестерни проверяют штатные метки и положение сопряжённых деталей. При нарушенном зацеплении нельзя произвольно вращать валы: на двигателях, где траектории поршня и клапанов пересекаются, это может привести к их контакту.

После снятия осматривают посадочную поверхность вала, паз, ответные зубья и крепёж. Если соединение выполнено со шпонкой, проверяют её грани и плотность посадки; изношенную шпонку заменяют. Повреждённая ответная шестерня способна быстро испортить новую деталь, поэтому состояние пары оценивают вместе. Уплотнения, нарушенные при доступе к приводу, заменяют по требованиям руководства.

Шестерню устанавливают подходящим инструментом, без ударов по зубчатому венцу. Порядок сборки и затяжку крепежа выбирают по документации двигателя. После фиксации проверяют совмещение меток и вручную проворачивают механизм в предусмотренном направлении. Заедание, смещение венца или несоответствие меток требуют повторной проверки до запуска. Неправильная установка может вызвать сбои газораспределения и повреждение деталей двигателя.
