Шестерня промежуточная СF3B24T AMG

Промежуточная шестерня СF3B24T AMG передаёт вращение между сопряжёнными шестернями механизма. Её зубья входят в зацепление с соседними деталями, поэтому состояние венца и точность посадки влияют на равномерность работы передачи. При замене задача состоит не только в совпадении наружного диаметра: новая шестерня должна правильно разместиться на своей опоре и совпасть с ответными зубьями по геометрии.

Конструкция и причины замены

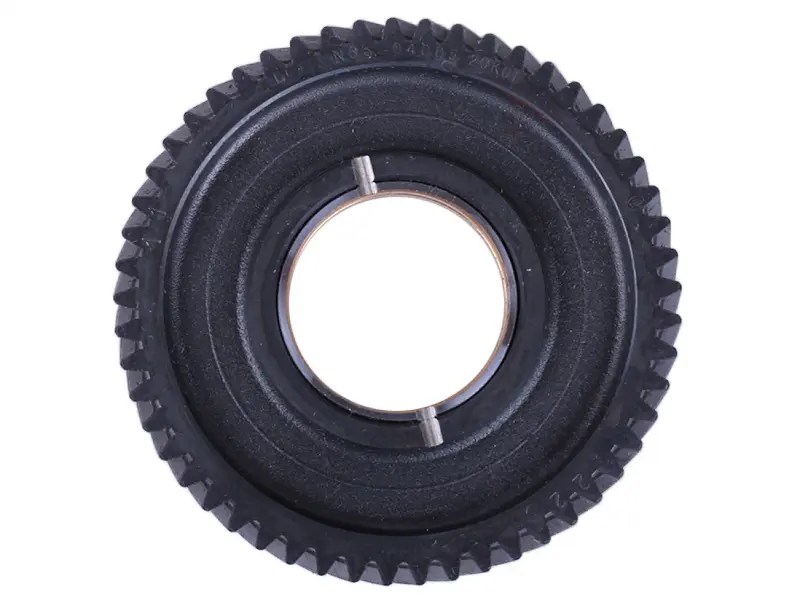

Деталь выполнена в форме диска с наружным зубчатым венцом и центральным посадочным отверстием. Вокруг отверстия расположена кольцевая вставка, возле неё — два выступающих цилиндрических элемента. При подборе учитывайте устройство центральной части и выступы: они определяют, совпадает ли конструкция со снятой шестернёй и есть ли место для её установки в механизме.

Поводом для замены служат сколотые или сломанные зубья, трещины, заметная выработка профиля и повреждение посадочного отверстия. Неравномерный износ по ширине венца требует проверки положения сопряжённых деталей. Гул, стук и заедание при вращении также могут сопровождать повреждение передачи, но сами по себе не доказывают неисправность именно этой шестерни: похожие признаки возникают при износе опор и соседних зубчатых колёс.

Что сверить при подборе

Сравните обозначение СF3B24T и конструкцию со снятой деталью. Проверьте число зубьев, наружный диаметр, ширину венца, общую толщину и диаметр посадочного отверстия. Отдельно сопоставьте форму обеих сторон, расположение кольцевой вставки и выступающих элементов. Число зубьев нужно проверять непосредственно на детали: буквенно-цифровое обозначение не заменяет такую проверку.

Одинаковый диаметр ещё не означает одинаковое зацепление. Имеют значение шаг и профиль зубьев, а также положение венца относительно посадки. Различие по этим параметрам способно вызвать тугое вращение, повышенный шум и ускоренный износ пары. Посадочное отверстие сравнивайте с учётом выработки старой детали: увеличенный износом размер нельзя принимать за правильный установочный размер.

Установка и проверка

Разбирайте механизм при остановленном приводе, исключив случайный запуск. До снятия зафиксируйте ориентацию шестерни и последовательность расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Очистите место посадки от загрязнений и продуктов износа. Осмотрите ось или вал, опоры и зубья сопряжённых шестерён: повреждённая соседняя деталь может быстро испортить новый венец. Изношенные опоры и повреждённые фиксаторы заменяют вместе с шестернёй по результатам осмотра.

Устанавливайте деталь без перекоса, не передавая усилие через зубья и выступающие элементы. Соблюдайте предусмотренный для механизма способ фиксации и смазывания. После сборки, когда конструкция позволяет, проверните передачу вручную: движение должно проходить без закусывания и касания неподвижных частей. Проверьте осевой люфт по требованиям механизма. Если шестерня не садится на место или передача вращается с усилием, не подгоняйте зубья обработкой — повторно проверьте подбор и порядок сборки.
