Шестерня первой и второй передачи Z-19/25 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Шестерня первой и второй передачи Z-19/25 для Foton 244, ДТЗ 244, Jinma 244/264 предназначена для ремонта коробки передач. Она участвует в передаче вращения между валами на соответствующих ступенях. Исправные зубья и посадка на валу нужны для правильного зацепления под нагрузкой: повреждения этих поверхностей могут сопровождаться шумом, ударами и нарушением работы передачи.

Конструкция и назначение

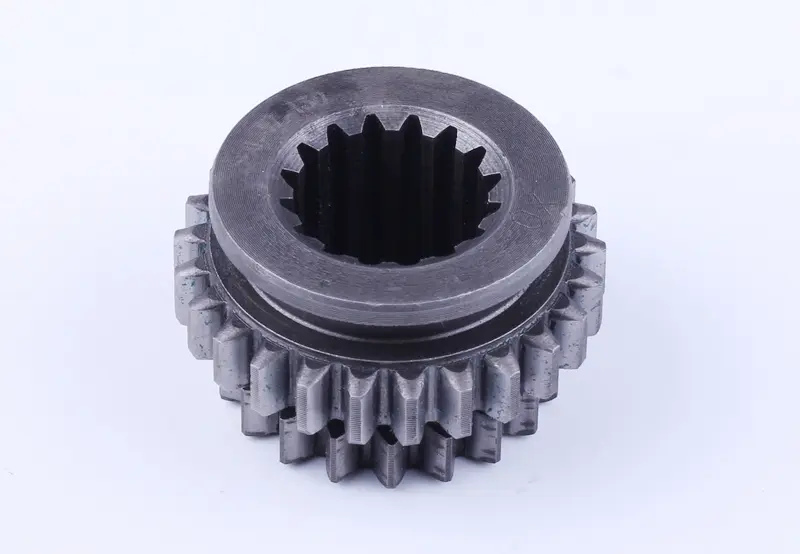

Деталь объединяет два наружных зубчатых венца и центральное отверстие с внутренними шлицами. Обозначение Z-19/25 указывает на 19 и 25 зубьев. Шлицы обеспечивают связь шестерни с валом, а наружные зубья работают в паре с ответными шестернями. На цилиндрической части выполнена кольцевая канавка; её положение и профиль также нужно учитывать при сравнении деталей.

Два венца образуют единую деталь, поэтому при дефектах одного из них оценивают состояние шестерни целиком. Для нормальной работы важны не только целые вершины зубьев, но и сохранность боковых поверхностей, внутренних шлицев и торцов. Сколы, трещины и заметная выработка на этих участках служат поводом для замены после осмотра разобранной коробки.

Когда проверять шестерню

Поводом для дефектовки становятся гул или стук на первой либо второй передаче, рывки под нагрузкой и затруднённое включение. Такие симптомы могут возникать и при износе соседних деталей, поэтому решение о замене принимают по состоянию зубьев и посадки. Осмотрите оба венца на сколы, раковины, задиры и неравномерную выработку; отдельно проверьте шлицы на смятие и чрезмерный люфт относительно вала.

Ускорить износ могут недостаток смазки, загрязнение масла частицами металла, ударные нагрузки и перекос валов из-за изношенных подшипников. Если оставить причину повреждения, новая шестерня также будет работать с повышенной нагрузкой. Вместе с ней стоит проверить ответные зубчатые колёса, подшипники, шлицы вала и детали механизма переключения.

Как подобрать замену

Сопоставьте снятую шестерню с новой по обоим зубчатым венцам: числу зубьев, наружным диаметрам, ширине и взаимному расположению. Затем сверьте общую высоту, число и профиль внутренних шлицев, посадочные размеры, форму торцов и кольцевой канавки. Одного совпадения числа зубьев недостаточно: другая ширина или смещение венца могут нарушить зацепление и положение детали в коробке.

Используйте снятую деталь как образец и сверяйтесь с каталогом конкретной коробки передач. Даже если старая шестерня сильно повреждена, размеры посадки и расположение сохранившихся поверхностей помогают проверить соответствие. Несовпадение шлицев нельзя компенсировать подгонкой или установкой с чрезмерным усилием.

Особенности установки

Замену выполняют при разборке коробки с сохранением порядка расположения шестерён, втулок, шайб и фиксаторов. Посадочные поверхности очищают, вал проверяют на задиры и износ, а повреждённые сопряжённые детали заменяют по результатам осмотра. Установку и регулировку выполняют по руководству конкретной коробки, соблюдая ориентацию шестерни и предусмотренные зазоры.

После сборки проверьте свободное вращение механизма и включение передач без заеданий. До работы под нагрузкой восстановите смазку по требованиям техники. Неверная посадка, смещение венцов или оставшиеся внутри металлические обломки могут привести к повторному повреждению зубьев и соседних деталей.
