Шестерня коническая горизонтального вала переднего моста Jinma 200/204/240/244 AMG

Коническая шестерня горизонтального вала переднего моста Jinma 200/204/240/244 передаёт вращение через зацепление с ответной шестернёй. Коническая форма зубчатого венца позволяет передавать усилие между валами, расположенными под углом. Деталь нужна при ремонте зубчатой передачи моста, когда износ или повреждение зубьев уже мешают нормальному зацеплению.

Конструкция и работа

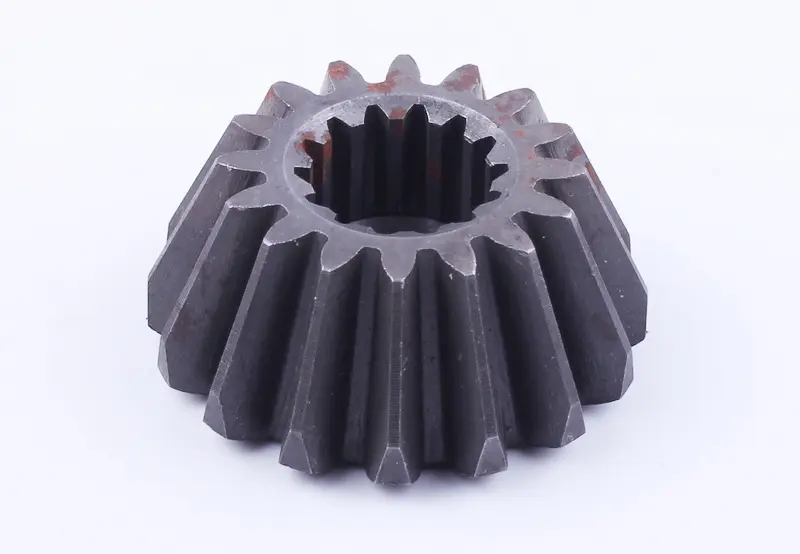

Шестерня имеет наружные прямые зубья и центральное отверстие с внутренними шлицами. Через шлицевое соединение она связана с валом и передаёт крутящий момент, а наружный венец взаимодействует с парной шестернёй. При подборе имеют значение обе поверхности: совпадение наружной формы ещё не означает, что деталь правильно сядет на вал. Неподходящие шлицы могут не дать собрать соединение либо оставить люфт, который будет увеличиваться под нагрузкой.

Когда требуется замена

Повод проверить шестерню — усилившийся гул при работе переднего моста, стук при смене нагрузки или металлические частицы в масле. Такие признаки могут сопровождать и повреждение подшипников, поэтому решение о замене принимают после осмотра разобранной передачи. На зубьях ищут сколы, трещины, выкрашивание и выраженную выработку по участку контакта. В отверстии проверяют состояние шлицев: повреждение боковых граней и заметный люфт на исправном валу указывают на износ соединения.

К повреждению зубьев могут привести недостаток смазки, загрязнение масла, перегрузки и нарушение зацепления из-за люфта опор. Если заменить только шестерню, оставив причину износа, новая деталь тоже будет работать с повышенной нагрузкой. Вместе с ней осматривают ответную шестерню, шлицы вала и подшипники, которые удерживают валы в нужном положении. Изношенную пару оценивают целиком: сильно повреждённые зубья ответной детали способны быстро испортить новый венец.

Что сверить при подборе

Сравните снятую шестерню с заменой по числу наружных зубьев, их направлению и профилю, общей высоте и диаметрам венца. Отдельно проверьте количество и профиль внутренних шлицев, размер посадочного отверстия и расположение торцевых поверхностей. Учитывайте способ осевой фиксации в конкретной сборке. Даже небольшое отличие геометрии может сместить контакт зубьев к краю, вызвать шум и ускоренный износ. Одного совпадения модели техники для проверки этих параметров недостаточно.

Особенности установки

До разборки зафиксируйте положение шестерни и порядок расположения снятых шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией. Очистите посадку и осмотрите вал: новая шестерня не устранит люфт изношенных шлицев. Деталь устанавливают без перекоса, используя подходящее приспособление; удары по зубьям недопустимы. Повреждённые уплотнения и неисправные подшипники заменяют при сборке.

После установки проверяют осевую фиксацию, боковой зазор и пятно контакта зубьев по требованиям ремонтной документации моста. Правильная посадка на вал сама по себе ещё не подтверждает правильность зацепления. До приложения нагрузки убедитесь, что передача проворачивается без закусывания, а в мост залита предусмотренная для него смазка. Проверка зацепления помогает избежать местного перегрева, ударных нагрузок и повторной разборки.
