Шестерня коническая ведущая в сборе переднего моста DongFeng 354 AMG

Ведущая коническая шестерня в сборе переднего моста DongFeng 354 AMG передаёт вращение на сопряжённую шестерню конической передачи. От состояния зубьев и правильного положения шестерён зависят плавность зацепления, шум и нагрев передачи под нагрузкой. Деталь нужна при ремонте моста, когда износ или повреждение ведущей шестерни уже нельзя устранить регулировкой.

Конструкция и причины замены

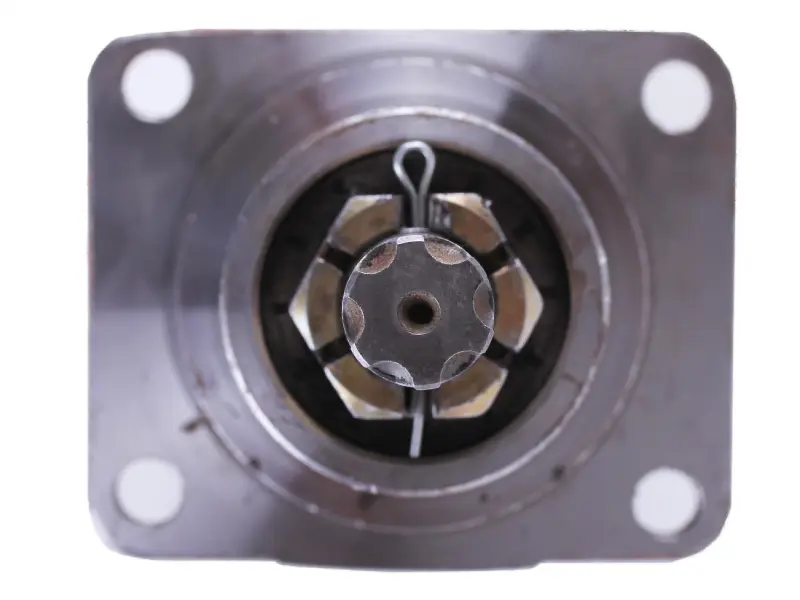

Сборка имеет квадратный фланец с четырьмя крепёжными отверстиями и центральную выступающую часть с гайкой, зафиксированной шплинтом. При подборе важны не только очертания фланца: посадки, вылет и геометрия зацепления должны соответствовать снятой сборке. Исполнение в сборе также не отменяет проверки состояния сопряжённых деталей и регулировки передачи после установки.

Поводом проверить коническую передачу становятся гул, хруст, удары при изменении нагрузки и увеличенный люфт. После разборки оценивают зубья: сколы, выкрашивание поверхности, задиры и выраженная неравномерная выработка требуют внимания. Шум сам по себе ещё не доказывает повреждение шестерни — похожие симптомы могут давать изношенные подшипники или нарушенная регулировка. Замену выбирают по результатам осмотра, а не только по звуку моста.

Что сверить при подборе

Сравните со снятой деталью форму и размеры крепёжного фланца, расстояния между отверстиями, диаметры посадочных поверхностей и длину выступающих частей. Отдельно проверьте конструкцию соединения с приводом, число и направление зубьев, расположение упоров и способ фиксации. Совпадение крепёжных отверстий само по себе не означает, что шестерня правильно войдёт в зацепление: ошибка в геометрии может привести к контакту зубьев по краю и быстрому разрушению передачи.

Осмотрите ответную шестерню, подшипники, посадочные места и уплотнения. Если сопряжённые зубья сильно изношены или повреждены, установка только новой ведущей шестерни может не убрать гул и ускорить её износ. Необходимость замены пары определяют по состоянию обеих шестерён и требованиям к конкретной передаче. Люфт подшипников и течь через уплотнения тоже следует устранить, иначе причины повреждения сохранятся.

Особенности установки

До разборки очистите место соединения и зафиксируйте расположение регулировочных прокладок и других деталей, определяющих положение сборки. При снятии не повреждайте сопрягаемые поверхности. Посадки очищают от загрязнений и проверяют на задиры; устанавливать сборку с перекосом или подтягивать её крепежом через сопротивление нельзя. Подшипники и уплотнения при необходимости заменяют, а использованный шплинт при повторной сборке меняют на новый подходящего размера.

После монтажа проверяют свободное вращение, боковой зазор и пятно контакта зубьев, а также регулировку подшипников по руководству к мосту. Прежняя толщина регулировочных прокладок не заменяет контроль новой сборки. Перед работой восстанавливают смазку по требованиям техники, затем проверяют передачу без полной нагрузки и осматривают соединения на течь. Тугое вращение, стук или быстрый нагрев требуют проверки установки: продолжение работы может повредить обе шестерни и их опоры.
