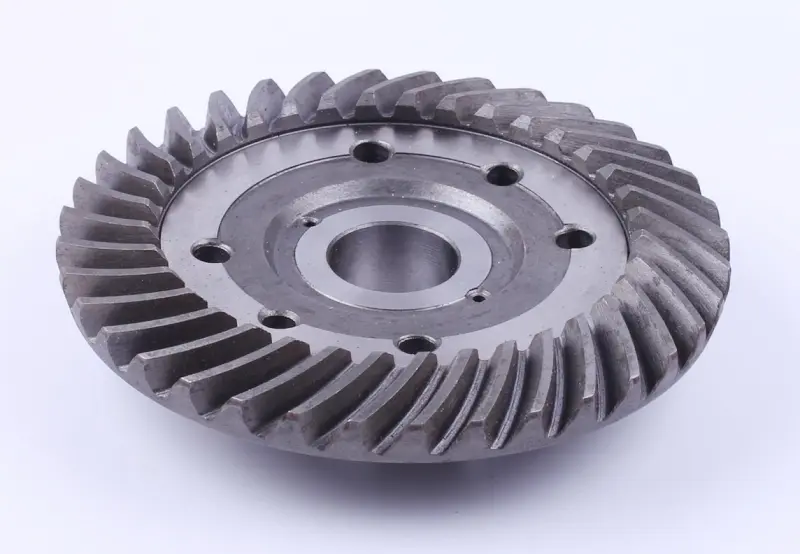

Шестерня коническая ведомая дифференциала переднего моста Z-36 DongFeng 240/244 AMG

Ведомая коническая шестерня дифференциала переднего моста DongFeng 240/244 принимает вращение от ведущей шестерни главной передачи и передаёт его корпусу дифференциала. Через этот механизм крутящий момент поступает к колёсам переднего моста. Обозначение Z-36 означает 36 зубьев. Деталь нужна при ремонте главной передачи, когда повреждён зубчатый венец или нарушено правильное зацепление из-за износа.

Конструкция и работа

Шестерня имеет конический венец с изогнутыми зубьями, центральное отверстие и отверстия на торцевой поверхности. При подборе значение имеют не только число зубьев, но и геометрия венца, посадка и расположение креплений. Ведущая и ведомая шестерни работают в паре: их поверхности должны правильно соприкасаться под нагрузкой. Деталь с подходящим диаметром, но другим профилем зуба не обеспечит нормальную работу передачи.

Когда требуется замена

Поводом проверить шестерню служат гул или вой моста под нагрузкой, удары при смене направления движения и металлические частицы в масле. Такие признаки могут быть связаны и с подшипниками, поэтому решение о замене принимают после осмотра разобранного механизма. На зубьях проверяют сколы, трещины, выкрашивание и задиры, а также неравномерную выработку контактных поверхностей. Повреждения посадки и крепёжных отверстий тоже требуют оценки: надёжно закрепить деталь с разбитыми отверстиями не получится.

Что сверить при подборе

Сравните снятую шестерню с заменой по числу зубьев, наружному диаметру, диаметру центрального отверстия и общей высоте. Отдельно проверьте число и расположение крепёжных отверстий, форму посадочной поверхности и вылет венца относительно неё. Для изогнутых зубьев нужно сопоставить направление и профиль. Совпадение модели техники помогает сузить выбор, но не заменяет проверки самой детали и исполнения установленной главной передачи.

Осмотрите ответную ведущую шестерню. Если её зубья имеют заметную выработку или повреждения, новая ведомая шестерня будет работать по изношенной поверхности. Это может сохранить шум и ускорить повторный износ. Порядок замены одной шестерни или пары определяют по документации моста и состоянию сопряжённых деталей. Одновременно стоит проверить опорные подшипники дифференциала, крепёж и поверхности, на которых шестерня устанавливается на корпус.

Особенности установки

При разборке сохраняют расположение регулировочных деталей, чтобы не потерять исходную схему сборки. Посадочные поверхности очищают от загрязнений и заусенцев, затем устанавливают шестерню без перекоса. Крепёж затягивают в последовательности и с моментом, предусмотренными документацией техники. После сборки проверяют боковой зазор, пятно контакта зубьев и регулировку подшипников: прежние настройки после замены могут потребовать корректировки.

До работы под нагрузкой проверяют свободное вращение передачи без закусывания. Слишком плотное зацепление вызывает нагрев и повышенную нагрузку на зубья и подшипники, чрезмерный зазор — удары при передаче момента. Ошибка в посадке или геометрии зубьев не устраняется затяжкой крепежа. Правильный подбор и регулировка помогают избежать повторной разборки переднего моста.
