Шестерня ведомая конечной передачи переднего моста Z-40 DongFeng 244/240 AMG

Ведомая шестерня конечной передачи переднего моста DongFeng 244/240 принимает вращение от сопряжённой ведущей шестерни и передаёт усилие через шлицевое соединение. Она работает в колёсном приводе, где состояние зубьев и точность зацепления влияют на шум, плавность вращения и передачу нагрузки. Обозначение Z-40 указывает на 40 зубьев.

Конструкция и признаки износа

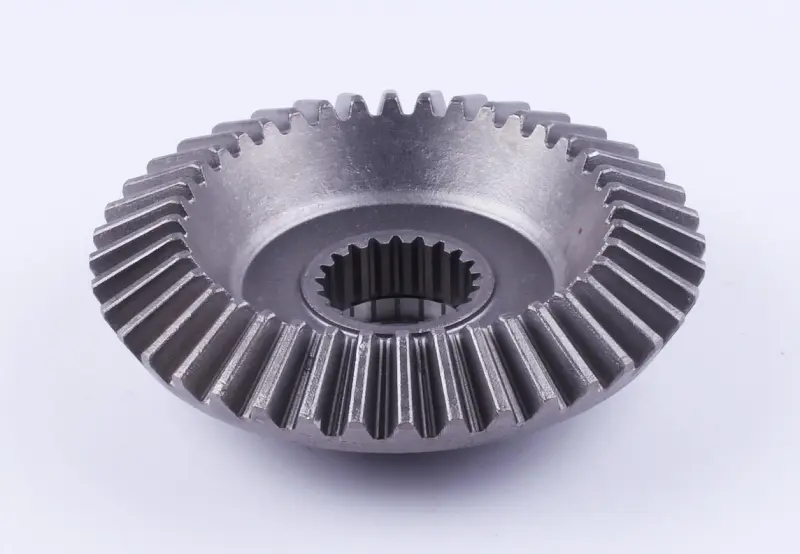

Шестерня имеет конический зубчатый венец, углублённую центральную часть и отверстие с внутренними шлицами. Зубья входят в зацепление с ответной шестернёй, а шлицы соединяют деталь с сопряжённой посадкой. При подборе важны обе зоны: совпадение числа зубьев ещё не означает, что шестерня подойдёт по посадке и положению венца.

Поводом для разборки передачи могут стать нарастающий гул, хруст, рывки под нагрузкой или увеличенный люфт. Эти признаки встречаются и при неисправности подшипников, поэтому решение о замене принимают после осмотра. На самой шестерне проверяют зубья на сколы, трещины, выкрашивание и выраженную выработку боковых поверхностей. Шлицы осматривают на смятие и износ, из-за которого соединение получает лишний люфт.

Что сверить при подборе

Сопоставьте снятую шестерню с заменой по числу и профилю зубьев, наружному диаметру венца, общей высоте и глубине центральной части. Отдельно проверьте количество и профиль внутренних шлицев, размеры отверстия и положение опорных поверхностей. Измерения лучше проводить по очищенной детали: налипшие отложения и заусенцы мешают оценить посадку.

Учитывайте устройство именно установленной конечной передачи. Даже при одинаковом числе зубьев различия в геометрии венца или смещении посадки меняют контакт зубьев. Неподходящую шестерню нельзя подгонять силой или компенсировать несовпадение случайными шайбами: это может привести к заеданию, перегрузке опор и быстрому разрушению зацепления.

Замена и проверка передачи

При разборке сохраните порядок расположения крепежа, дистанционных и регулировочных деталей, если они предусмотрены конструкцией. После снятия шестерни очистите посадочные поверхности и удалите продукты износа из корпуса. Осмотрите ответную шестерню, подшипники, уплотнения и сопряжённые шлицы. Изношенная ответная деталь может быстро повредить новые зубья; необходимость замены пары определяют по её состоянию и требованиям руководства по ремонту.

Устанавливайте шестерню с правильной ориентацией и посадкой, без ударов по зубчатому венцу. Крепёж затягивают по требованиям конкретной передачи, а зазор и пятно контакта проверяют предусмотренным для неё способом. Если в конструкции есть регулировочные прокладки или шайбы, их подбирают по результатам проверки зацепления, а не только по прежней толщине.

После сборки восстановите смазку согласно требованиям техники и проверьте равномерность вращения без закусывания. Первую проверку выполняют без резкой нагрузки, наблюдая за шумом, нагревом и герметичностью корпуса. Правильная посадка и согласованная работа зубчатой пары помогают избежать повторной разборки из-за ускоренного износа.
