Крышка шестерен двигателя КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Крышка шестерен двигателя КМ385ВТ, также называемая чехлом, предназначена для DongFeng 240/244, Foton 240/244 и Jinma 240/244. Она закрывает шестеренный механизм двигателя и образует часть его корпуса. Целостность крышки и плотное прилегание к ответной поверхности нужны, чтобы удерживать смазку внутри и защищать механизм от попадания загрязнений.

Конструкция и причины замены

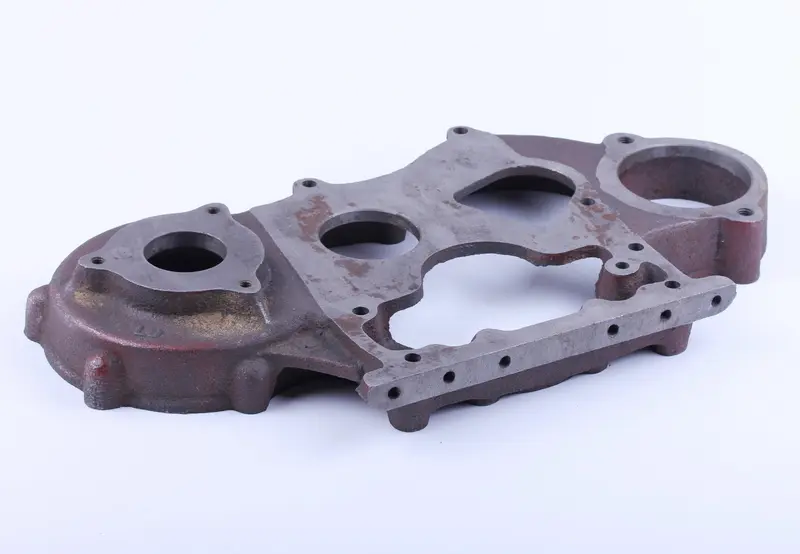

Деталь имеет сложный контур, несколько круглых посадочных отверстий, фигурные проемы и крепежные отверстия по краям. На корпусе предусмотрены выступающие участки и плоскости сопряжения. При подборе имеет значение вся геометрия: совпадения внешнего контура недостаточно, если отверстия или посадочные места расположены иначе.

Крышку меняют при трещинах, сколах крепежных участков, повреждении посадочных мест или деформации плоскости прилегания. Такие дефекты могут появиться после удара, перекоса при сборке или чрезмерной затяжки крепежа. Следы масла по стыку — повод проверить состояние крышки и уплотнения, но сама по себе течь еще не означает, что корпус нужно заменять. Сначала определяют, откуда выходит масло и нет ли повреждения ответной поверхности.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и снятую крышку. Сопоставьте форму корпуса, число и расположение крепежных отверстий, круглые посадки, высоту выступов и конфигурацию проемов. Особое внимание уделите местам, через которые проходят сопряженные детали: даже небольшое несовпадение может помешать сборке или нарушить прилегание.

• Проверьте расположение каждого крепления относительно соседних отверстий и края корпуса.
• Сравните посадочные диаметры и глубину посадок по снятой детали, а также толщину участков крепления.
• Убедитесь, что ответная плоскость двигателя соответствует контуру крышки и уплотнения.
• Сверьте расположение направляющих и уплотняемых проходов, если они предусмотрены на вашем двигателе.

Установка и проверка

Замену выполняют на остановленном и остывшем двигателе. До разборки очищают область вокруг крышки, чтобы грязь не попала к шестерням. При снятии сохраняют порядок размещения крепежа и сопряженных деталей. Крышку отделяют без ударов по тонким участкам и без повреждения плоскости двигателя; заклинившее соединение не разжимают инструментом, оставляющим глубокие риски на стыке.

После снятия проверяют ответную поверхность, крепеж и доступные участки шестеренного механизма на следы задевания. Остатки старого уплотнения убирают, не царапая металл. Прокладку, уплотнительные кольца и манжеты, если они используются в этом соединении, осматривают и заменяют при повреждении. Способ уплотнения и порядок затяжки выбирают по требованиям к конкретному двигателю.

При сборке крышка должна занять свое место без принудительного подтягивания болтами. Если она упирается или садится с перекосом, проверяют совпадение посадок и положение сопряженных деталей. Попытка стянуть неподходящий корпус крепежом может вызвать трещину, течь или задевание вращающихся частей. После установки проверяют правильность сборки, а при контрольном запуске следят за герметичностью стыка и отсутствием постороннего шума.
