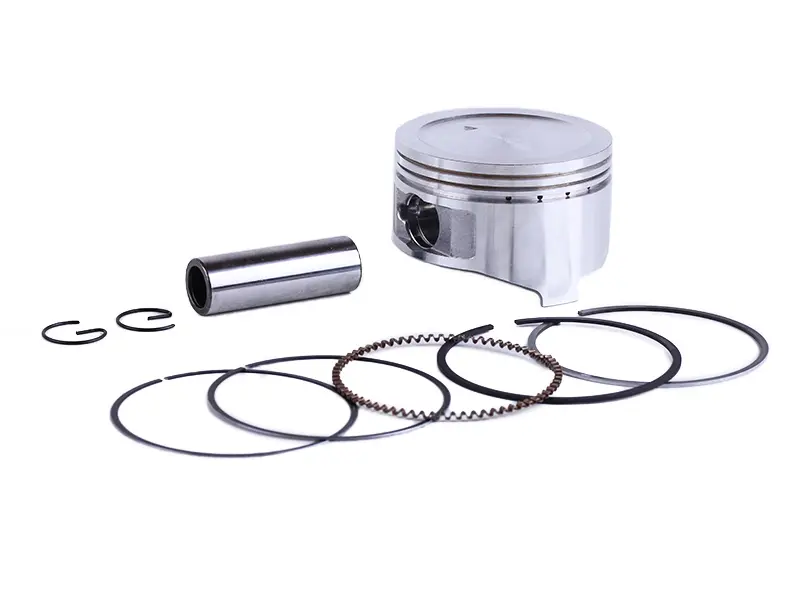

Поршень P70F STD Ø70,00 мм с кольцами, пальцем и стопорами AMG

Поршень стандартного размера Ø70,00 мм предназначен для бензинового двигателя Zongshen P70F на 7 л.с. и возвращает мотору штатную компрессию после износа цилиндро-поршневой группы. Маркировка STD означает нулевой ремонтный размер: деталь рассчитана на цилиндр с заводским диаметром — новый или сохранивший геометрию и ни разу не проходивший расточку.

Комплектация

Набор собран так, чтобы перебрать поршневую за один заход и не искать мелочи отдельно:

• поршень Ø70,00 мм с проточками под тарелки клапанов на днище;
• два компрессионных кольца;
• составное маслосъемное кольцо: два тонких стальных диска и пружинный расширитель;
• поршневой палец;
• два стопорных кольца пальца.

На какой двигатель ставится

P70F — одноцилиндровый четырехтактный бензиновый мотор воздушного охлаждения рабочим объемом 196 см³, с вертикальным валом под шпонку 22 мм и номинальной мощностью 7 л.с. при 4500 об/мин. Такие моторы работают на садовой и мотоблочной технике подолгу и под постоянной нагрузкой, а поршневая группа первой отвечает на перегрев, масляное голодание и пыль, прошедшую мимо воздушного фильтра.

Когда нужна замена

• компрессия упала, двигатель тяжело заводится и теряет тягу под нагрузкой;
• вырос расход масла, из глушителя идет сизый дым — кольца изношены или залегли в канавках;
• появился стук в верхней части мотора, который не уходит после прогрева;
• на зеркале цилиндра остались задиры или следы алюминия после перегрева;
• юбка поршня и канавки колец выработаны после долгой работы с забитым фильтром.

Как подобрать и установить

Сначала измерьте цилиндр нутромером в двух плоскостях и на разной высоте. Если износ и овальность укладываются в допуск, берут стандартный размер 70,00 мм; если цилиндр уже расточен, нужен ремонтный поршень увеличенного размера, например 70,50 мм. Диаметр пальца и положение его оси сверяйте со снятой деталью: поршни внешне похожих моторов различаются посадкой пальца и профилем днища.

Перед сборкой промойте цилиндр, разведите замки колец по окружности, смажьте юбку и зеркало моторным маслом и заводите поршень оправкой, не подбивая инструментом. Стопорные кольца пальца ставьте новые из набора и обязательно проверяйте, что они полностью сели в канавки: вылетевший стопор разрушает цилиндр за секунды. Поршень ориентируйте так же, как стоял снятый, чтобы проточки на днище совпали с тарелками клапанов. После сборки залейте свежее масло и дайте мотору поработать без нагрузки, пока кольца не приработаются.

Характеристики

• Тип: поршень в наборе с кольцами, пальцем и стопорными кольцами
• Диаметр: 70,00 мм
• Ремонтный размер: STD (стандартный)
• Двигатель: Zongshen P70F, 196 см³, 7 л.с.
• Тип мотора: бензиновый, четырехтактный, одноцилиндровый, воздушного охлаждения

Такой набор берут под полноценную переборку мотора, а не под одну лишь замену колец: новый поршень вместе с пальцем и стопорами убирает люфт в верхней головке шатуна и позволяет сразу выставить правильный зазор в паре поршень — цилиндр.
