Крышка предназначена для переднего барабанного тормоза Zongshen Navigator. Она служит опорой для внутренних деталей механизма, закрывает открытую сторону барабана и вместе с установленными колодками участвует в торможении переднего колеса. Такой вариант подходит для ремонта, при котором требуется заменить не только изношенные фрикционные накладки, но и панель с посадочными местами, осевым отверстием либо механизмом разжима.

Конструкция и принцип работы

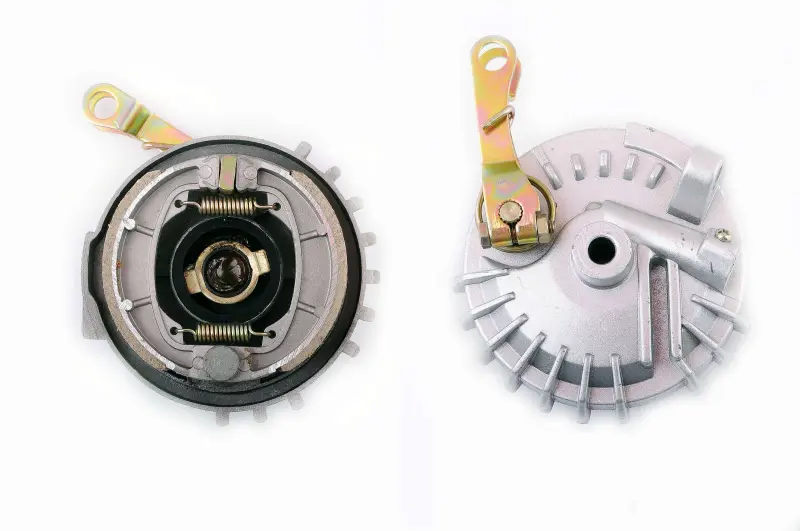

На круглой опорной панели установлены две барабанные колодки, соединенные двумя возвратными пружинами. Наружный рычаг связан с расположенным внутри кулачком. При воздействии на привод рычаг поворачивает кулачок, колодки расходятся и прижимаются к внутренней поверхности барабана. После отпускания тормоза пружины стягивают их обратно, освобождая колесо. Центральное отверстие панели предназначено для установки на ось, а выступ корпуса фиксирует крышку от проворачивания относительно подвески.

Панель объединяет точки опоры колодок, осевую посадку и приводной механизм. Поэтому ее состояние влияет не только на размещение деталей, но и на их движение внутри барабана. Трещины корпуса, деформация, заметный износ отверстия под ось или кулачка, заедание рычага и повреждение упора являются основаниями для замены всей сборки. Одновременно следует оценить состояние самого барабана: глубокие борозды, неровная поверхность и чрезмерная выработка могут помешать правильной работе новых колодок.

Что проверить при подборе

• Модель и место установки. Эта крышка рассчитана на передний барабанный тормоз Zongshen Navigator; задняя панель или деталь от другой версии ходовой части может отличаться.
• Посадку на ось. Сопоставьте диаметр и глубину центрального отверстия, положение дистанционных деталей и общую высоту старой панели.
• Геометрию колодок. Сравните их наружный диаметр, ширину, форму торцов и расположение возвратных пружин. Колодки должны соответствовать внутренней поверхности используемого барабана.
• Фиксирующий упор. Проверьте форму, направление и положение выступа, который удерживает панель от вращения.
• Привод тормоза. Сопоставьте ориентацию наружного рычага, его соединение с приводом и рабочий диапазон перемещения.

Для надежного подбора сравнивайте новую сборку со снятой деталью целиком, а не только по названию модели. У скутеров одной серии могут встречаться различия колес, вилки и тормозных механизмов. Наиболее важны сторона установки, диаметр барабана, осевая посадка, положение упора и конфигурация рычага. Если старая крышка доступна, удобно приложить детали друг к другу и проверить совпадение основных контуров и посадочных точек до монтажа.

Установка и обслуживание

Перед сборкой очистите внутреннюю поверхность барабана и проверьте, что колодки правильно сидят на опорах, а пружины надежно зацеплены. Фрикционные накладки и поверхность барабана должны оставаться сухими и чистыми: попадание смазки на них недопустимо. Смазочный материал наносят только на предусмотренные подвижные точки кулачка и опор, в малом количестве и без контакта с накладками.

После установки колеса необходимо отрегулировать свободный ход привода по требованиям конкретного скутера. В отпущенном положении колесо должно вращаться без постоянного подтормаживания, а рычаг — свободно возвращаться назад. Затем проверяют крепление оси, положение упора панели и работу тормоза сначала на неподвижной технике, а после — на небольшой скорости. Если нет опыта обслуживания барабанных механизмов, монтаж и итоговую регулировку стоит поручить мотомеханику.
