Барабанные тормозные колодки для 4T GY6 50–150, колесо 13″

Барабанные тормозные колодки для 4T GY6 50–150 и колеса 13″

Эти колодки предназначены для барабанного тормоза скутеров с четырехтактной платформой GY6 объемного диапазона 50–150 см³ и 13-дюймовым колесом. Дугообразные колодки устанавливаются внутри тормозного барабана: при срабатывании привода они расходятся, прижимают фрикционные накладки к его внутренней поверхности и создают усилие, необходимое для замедления колеса. Такой формат используют при плановом обслуживании тормоза или восстановлении механизма после износа прежних колодок.

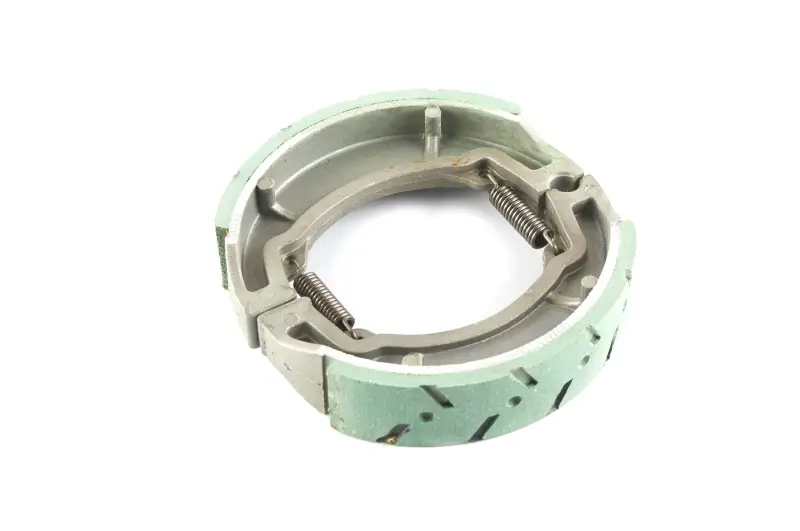

Конструкция включает две колодки с наружными фрикционными накладками и две стяжные пружины. Пружины соединяют колодки и возвращают их в исходное положение после отпускания тормоза. Форма концов рассчитана на опорные точки и разжимной участок барабанного механизма, поэтому при подборе имеет значение не только класс двигателя или диаметр колеса, но и вся геометрия посадочного места.

Работа в тормозном механизме

Тормозное усилие возникает на площади контакта накладок с внутренней поверхностью барабана. Равномерное прилегание обеих дуг помогает механизму предсказуемо реагировать на действие привода. Изношенные, загрязненные или поврежденные накладки могут сопровождаться увеличенным ходом рычага, ухудшением замедления, посторонним звуком либо необходимостью часто подтягивать регулировку. Эти признаки требуют разборки и проверки не только колодок, но также барабана, привода, опор и пружин.

Колодки меняют, когда толщина фрикционного слоя приблизилась к пределу, предусмотренному изготовителем скутера, накладка повреждена, износ идет неравномерно или поверхность загрязнена веществом, которое нельзя безопасно удалить. Оценивать состояние следует у обеих колодок одновременно. Состояние внутренней дорожки барабана также важно: выраженные борозды, деформация или чрезмерный износ могут не позволить новым накладкам работать правильно.

Что проверить при подборе

• Тип тормоза: позиция рассчитана именно на барабанный, а не дисковый механизм.
• Платформа техники: применение относится к четырехтактным скутерам семейства GY6 50–150.
• Колесо: заявленная конфигурация — 13 дюймов; одинаковый диаметр колеса сам по себе не подтверждает совпадение колодок.
• Геометрия: сравните наружный диаметр собранной пары, ширину накладки, толщину основы и общий профиль со снятыми деталями.
• Посадочные участки: должны совпасть форма концов, положение упоров и точки крепления обеих пружин.

Этот формат встречается в конфигурациях GY6 50, 60, 80, 100, 125 и 150, включая двигатели семейств 139QMA/139QMB, 152QMI и 157QMJ. При этом индекс двигателя описывает платформу, а не точный размер конкретного тормоза. Перед заказом сопоставьте конструкцию снятых колодок и размеры барабана: у скутеров одной кубатуры могут применяться разные колеса, ступицы и тормозные механизмы.

Установка и проверка

Перед монтажом снимите барабан и осмотрите его внутреннюю поверхность, опорные зоны и разжимной механизм. Детали внутри тормоза должны быть чистыми и сухими; попадание смазки на фрикционные накладки или дорожку барабана недопустимо. Новые колодки располагают в тех же опорных точках, что и снятую пару, а пружины устанавливают без перекоса и с полной посадкой в предусмотренных зацепах. Если пружина растянута, деформирована или повреждена, ее состояние нельзя игнорировать при сборке.

После установки отрегулируйте свободный ход привода по руководству конкретного скутера. До поездки убедитесь, что отпущенный тормоз не удерживает колесо, привод возвращается без заедания, а при нажатии появляется четкое тормозное усилие. Первую проверку выполняют на малой скорости в безопасном месте. Колодки подходят для ремонта барабанного тормоза GY6 с 13-дюймовым колесом при полном совпадении размеров и посадочной геометрии со штатной парой.
