Барабанные тормозные колодки Yamaha JOG

Барабанные тормозные колодки для Yamaha JOG

Колодки предназначены для обслуживания барабанного тормозного механизма скутера Yamaha JOG. Во время торможения кулачок разводит две дугообразные колодки, их фрикционные накладки прижимаются к внутренней поверхности барабана, а возникающее трение замедляет вращение колеса. После отпускания тормозной рукоятки две возвратные пружины стягивают колодки и отводят накладки от барабана. Исправность этой пары непосредственно влияет на характер срабатывания тормоза и свободное вращение колеса после торможения.

Конструкция и назначение

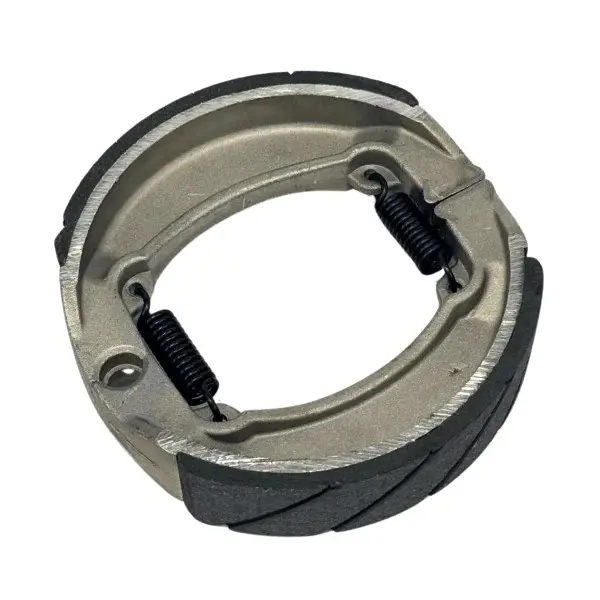

Конструкция состоит из двух изогнутых оснований с фрикционными накладками и двух соединяющих их пружин. Дугообразная форма нужна для работы внутри барабана: при разведении колодок накладки соприкасаются с его цилиндрической поверхностью. Пружины возвращают детали в исходное положение, когда воздействие на тормоз прекращается. Колодки устанавливаются на штатную тормозную панель и взаимодействуют с опорными участками и разжимным кулачком конкретного механизма.

Такую деталь приобретают для планового обслуживания или ремонта при износе накладок, их неравномерной выработке, повреждении, сильном загрязнении либо появлении проблем с работой барабанного тормоза. Одновременно необходимо осмотреть внутреннюю поверхность барабана: масло, глубокие риски и чрезмерная выработка ухудшают контакт с новыми накладками. Состояние кулачка, опорных мест, привода и индикатора износа также проверяют до окончательной сборки.

Что сверить перед выбором

Yamaha JOG — семейство скутеров с несколькими поколениями и модификациями, поэтому одного названия модели недостаточно для безошибочного подбора. В разных версиях встречаются отличающиеся колодки, а назначение для переднего или заднего колеса также может быть разным. Перед заказом следует установить точное обозначение модификации скутера и сопоставить новую деталь со снятой парой.

• Тип тормоза: эта позиция предназначена именно для барабанного механизма, а не для дискового суппорта.
• Место установки: уточните, обслуживается передний или задний тормоз, поскольку применяемость по осям зависит от версии скутера.
• Рабочая геометрия: сравните наружный диаметр собранной пары и ширину фрикционной накладки с прежними колодками.
• Посадочные участки: должны совпасть форма концов колодок, точки опоры и место контакта с разжимным кулачком.
• Пружинные соединения: проверьте количество, расположение и направление зацепов возвратных пружин.

Рекомендации по установке

Колодки меняют парой, чтобы обе фрикционные поверхности работали в одинаковых условиях. При разборке полезно зафиксировать положение прежних деталей и пружин, после чего очистить тормозную панель от продуктов износа. На накладки и внутреннюю рабочую поверхность барабана не должны попадать масло или консистентная смазка. Средство для подвижных точек применяют только там, где это предусмотрено сервисной документацией конкретной модификации, а его излишки полностью удаляют до сборки.

После монтажа проверяют правильность посадки обоих концов колодок, надежность зацепления пружин и свободный возврат разжимного кулачка. Затем устанавливают колесо, регулируют свободный ход тормозного привода по требованиям соответствующей версии Yamaha JOG и прокручивают колесо без нажатия на тормоз. Оно не должно оставаться заторможенным из-за неправильной установки или регулировки. Перед обычной поездкой работу механизма проверяют на малой скорости, оценивая срабатывание и возврат привода.

Для точного выбора подготовьте код модификации скутера, сведения о переднем или заднем расположении барабана и размеры снятых колодок. Такое сравнение помогает исключить деталь похожей формы, рассчитанную на другую версию Yamaha JOG.
