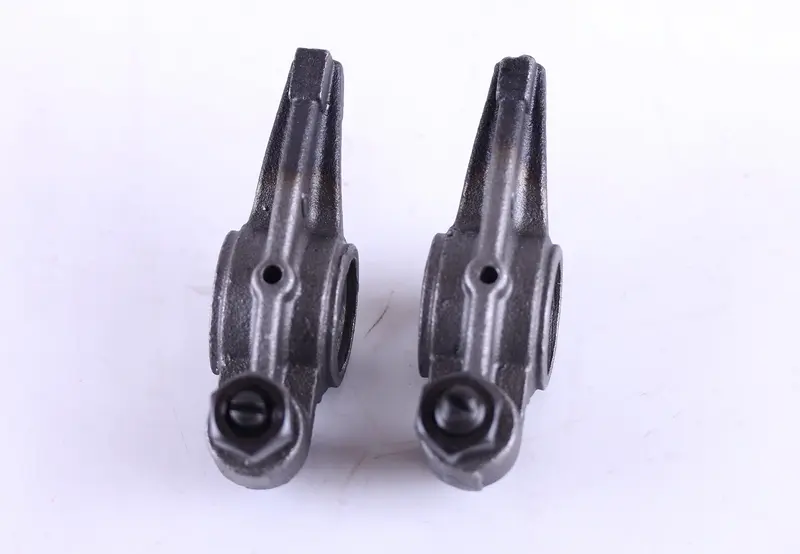

Коромысла клапанов KM385BT AMG, комплект 2 шт.

Коромысла клапанов KM385BT AMG — комплект из двух деталей для ремонта клапанного механизма двигателя. Коромысло передаёт движение от привода к клапану: поворачивается на оси и нажимает на торец его стержня. От состояния опоры и контактных поверхностей зависят точность передачи движения и стабильность клапанного зазора. Комплект нужен при замене изношенных или повреждённых коромысел.

Конструкция и работа

Каждое коромысло имеет центральное отверстие для установки на ось, вытянутое плечо и регулировочный винт с контргайкой. Опора позволяет детали качаться, а винт служит для настройки зазора в клапанном механизме. При подборе имеет значение вся геометрия: положение отверстия относительно плеч, форма контактного конца и расположение регулировочного винта. Даже небольшое несоответствие может сместить контакт с клапаном или помешать правильной регулировке.

Когда требуется замена

Повод проверить коромысла — стук в верхней части двигателя, зазор, который не удаётся устойчиво выставить, или заметный люфт на оси. На снятых деталях ищут задиры в опорном отверстии, выработку на поверхности, соприкасающейся с клапаном, трещины и повреждения резьбы. Износ ускоряют недостаток смазки, загрязнение масла и работа с неверно установленным зазором. Один лишь стук не указывает однозначно на коромысло: одновременно проверяют ось, регулировочные винты и торцы стержней клапанов.

Что сверить при подборе

Ориентир по применяемости — двигатель KM385BT. Сравните новые коромысла со снятыми: диаметр и ширину опорного отверстия, длину и смещение плеч, форму поверхности со стороны клапана. Отдельно сопоставьте положение и резьбу регулировочного винта, а также расположение отверстий для подвода смазки. Проверка только общей длины недостаточна: деталь должна правильно садиться на ось и передавать усилие без перекоса.

Оцените и состояние самой оси. Если на ней есть глубокие риски или выраженная выработка, замена одних коромысел может сохранить люфт и шум. Контргайка должна надёжно удерживать настройку, а резьба винта — позволять регулировать зазор без заеданий. Повреждённые сопряжённые детали заменяют по результатам осмотра. Прокладку снятой клапанной крышки также стоит проверить и заменить, если она порвана, затвердела или потеряла форму.

Особенности установки

Работу выполняют на остывшем двигателе, соблюдая порядок разборки клапанного механизма. До снятия отмечают расположение коромысел, втулок и проставок, чтобы сохранить последовательность сборки. Ось и каналы смазки очищают, контактные поверхности смазывают моторным маслом. После установки проверяют свободный ход коромысел без заедания и правильное положение их концов относительно клапанов.

Крепёж затягивают по руководству двигателя, затем выставляют клапанные зазоры в предусмотренном для регулировки положении механизма и фиксируют винты контргайками. После фиксации зазоры проверяют повторно. Слишком малый зазор мешает клапану полностью закрываться, а чрезмерный вызывает ударную нагрузку и ускоряет износ. Неподходящая геометрия коромысла не исправляется регулировкой: перекос и смещённый контакт могут повредить сопряжённые поверхности.
