Кран топливный вакуумный Yamaha JOG 3KJ AMG-3

Вакуумный топливный кран Yamaha JOG 3KJ AMG-3 управляет подачей бензина в системе питания скутера. Вакуумное управление связывает открытие крана с разрежением от двигателя: при его работе топливо проходит к карбюратору, а после остановки исправный клапан перекрывает подачу. Такой кран меняют при нарушении герметичности, повреждении корпуса или неисправности механизма управления.

Конструкция и работа

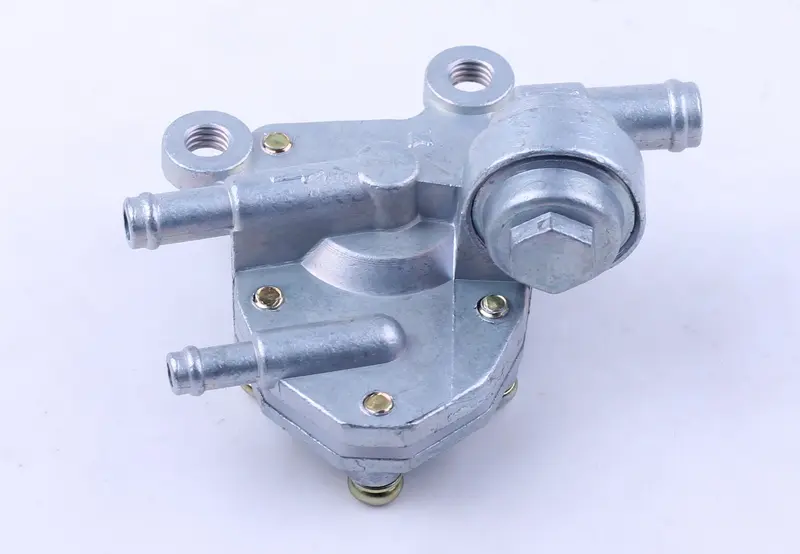

Кран имеет корпус с круглой крышкой, штуцерами под шланги и двумя крепёжными отверстиями. На концах штуцеров предусмотрены кольцевые выступы для удержания шлангов. При подборе имеет значение не только форма корпуса, но и направление выходов: шланги должны подходить к ним без перегибов и натяжения. Расположение креплений определяет, удастся ли закрепить деталь на штатном месте без переделок.

В вакуумном кране подачей топлива управляет мембранный механизм. Для его работы нужны герметичная вакуумная линия и свободный проход бензина. Трещины шланга управления или неплотное соединение могут вызывать перебои даже при исправном кране. Поэтому отсутствие подачи само по себе ещё не означает, что менять нужно именно кран.

Когда требуется замена

Повод проверить деталь — следы бензина на стыках корпуса, подтекание возле штуцеров, перебои подачи или прохождение топлива при отсутствии управляющего разрежения. Повреждённый штуцер не позволяет надёжно закрепить шланг, а негерметичный клапан может пропускать бензин после остановки двигателя. Затруднённый запуск и остановка под нагрузкой также требуют проверки подачи, но могут иметь другие причины: по одним этим признакам неисправность крана не определяют.

Что сверить при подборе

Сопоставьте снятый кран с заменой по форме корпуса, расположению и расстоянию между крепёжными отверстиями, количеству штуцеров, их наружному диаметру и направлению. Проверьте свободное место вокруг крышки и возможность проложить шланги по прежнему маршруту. Назначение каждого подключения уточняют по схеме системы питания: одинаковый диаметр патрубков не означает одинаковую функцию. Ошибка в подключении топливной и вакуумной линий нарушает работу крана.

Установка и проверка

Работайте на остывшем двигателе, вдали от огня и искр. До отсоединения шлангов остановите поступление бензина из бака предусмотренным для вашей системы способом и подготовьте ёмкость для остатков топлива. Отметьте расположение линий, снимите крепления и очистите место установки. Вместе с краном осмотрите шланги и хомуты: задубевшую резину, трещины и ослабленные зажимы устраняют до сборки.

Закрепите корпус без перекоса, присоедините шланги к соответствующим штуцерам и убедитесь, что они не пережаты и не касаются горячих деталей. Не пытайтесь компенсировать несовпадение диаметров чрезмерной затяжкой хомута. После сборки проверьте герметичность соединений и открытие и закрытие подачи по процедуре для системы питания скутера. При появлении течи или запаха бензина остановите двигатель и устраните причину до дальнейшей эксплуатации.
