Корпус подшипника Xingtai 240/244 AMG

Корпус подшипника Xingtai 240/244 AMG удерживает подшипник в заданном положении и передаёт нагрузку от него на крепление механизма. От состояния посадки зависит, насколько точно сохраняется положение вращающейся детали. Если корпус треснул, деформировался или перестал плотно удерживать подшипник, замена одного подшипника не устранит причину люфта.

Устройство корпуса

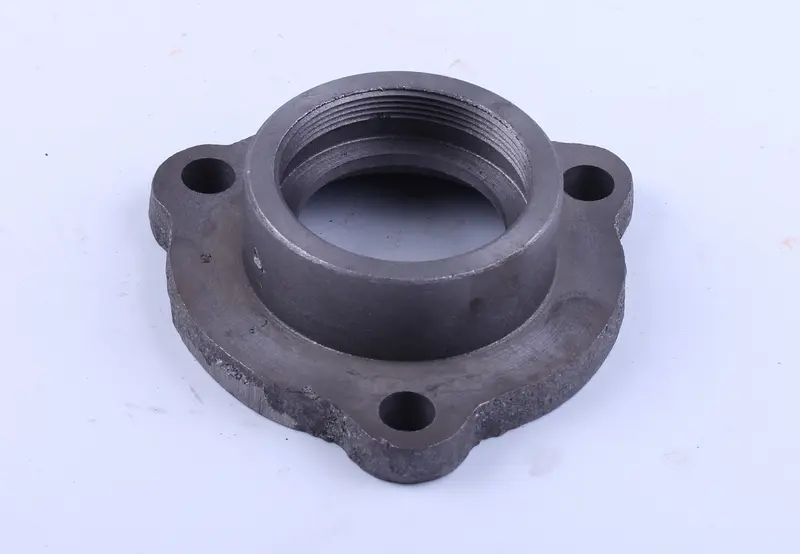

Деталь имеет круглую центральную часть с выступающей горловиной и фланец с тремя крепёжными отверстиями. Внутри горловины выполнена резьба, глубже расположен кольцевой уступ. При подборе нужно учитывать как крепление фланца, так и внутреннюю геометрию: совпадение наружного контура ещё не означает, что корпус правильно соединится с остальными деталями.

Резьба должна позволять сопрягаемой детали занимать предусмотренное положение без перекоса. Кромки отверстий и прилегающая поверхность фланца также влияют на установку: повреждения в этих местах мешают равномерно закрепить корпус. Затягиванием болтов нельзя исправлять несовпадение отверстий или притягивать корпус, который не садится на место свободно.

Когда требуется замена

Основания для замены — трещины у крепёжных отверстий и горловины, сорванная внутренняя резьба, разбитая посадка подшипника или деформация фланца. Следы проворачивания наружного кольца в посадочном месте тоже требуют внимания. Они могут сопровождаться металлической пылью, выработкой и ослаблением фиксации подшипника.

Стук, вибрация и люфт служат поводом проверить опору, но сами по себе не указывают только на корпус. При разборке осматривают подшипник, сопрягаемую вращающуюся деталь и крепёж. Так можно отделить повреждение корпуса от износа соседних деталей и не перенести прежнюю неисправность в собранное соединение.

Что сверить со снятой деталью

• Диаметр и глубину посадочного места подшипника, положение внутренних уступов.
• Диаметр и шаг внутренней резьбы, длину резьбового участка.
• Расположение трёх крепёжных отверстий, расстояния между их центрами и диаметры отверстий.
• Толщину фланца, высоту горловины и расстояние от плоскости крепления до посадки подшипника.
• Форму прилегающих поверхностей и свободное место вокруг установленного корпуса.

Сравнивать размеры лучше по очищенной детали. Участок с выраженной выработкой не стоит принимать за исходный размер посадки: полезно сверить его с обозначением снятого подшипника и документацией механизма. Ошибка в глубине посадки может сместить сопрягаемые детали, а неподходящая резьба — повредить ответную часть уже при сборке.

Особенности установки

До снятия корпуса фиксируют положение сопряжённых деталей и освобождают опору от нагрузки. После демонтажа очищают прилегающую поверхность, проверяют крепёж и ответную резьбу. Подшипник с заеданием, шумом или заметным люфтом заменяют; предусмотренные конструкцией уплотнения и стопорные детали осматривают на износ и повреждения.

При посадке подшипника усилие прикладывают к кольцу, которое устанавливают с натягом, не передавая его через тела качения. Корпус совмещают с креплением без перекоса, болты затягивают постепенно и равномерно с моментом по документации техники. После сборки проверяют отсутствие заеданий и ненормального люфта. Если соединение не садится или вращение стало тугим, выясняют причину до запуска механизма.
