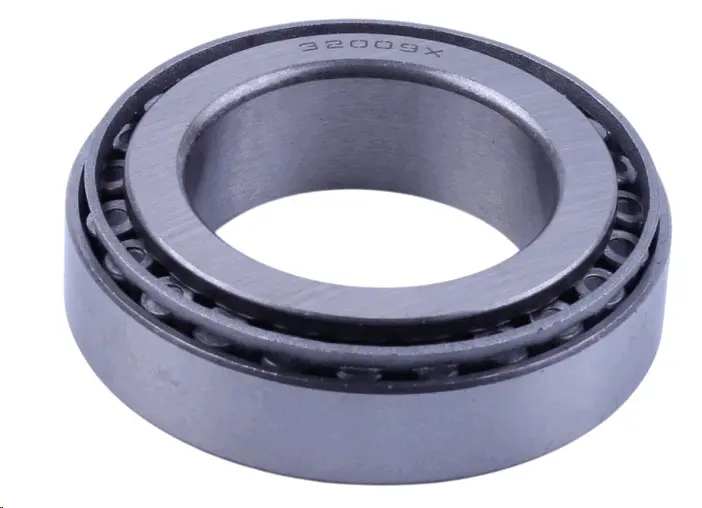

Подшипник роликовый конический 32009 X 45х75х20 мм в крышку редуктора КПП

Подшипник роликовый конический 32009 X 45х75х20 мм в крышку редуктора КПП

Однорядная коническая опора вала коробки передач, которая устанавливается в посадочное гнездо крышки редуктора. Она удерживает вал в заданном положении, воспринимает усилие от зацепления шестерен и не дает валу смещаться вдоль оси, когда трансмиссия нагружена тягой. Типоразмер 32009 метрический: посадочный диаметр под вал 45 мм, наружный диаметр 75 мм, ширина 20 мм. Такой размер применяется в редукторах и коробках передач тяжелых мотоблоков и мототракторов с двигателями 178F и 186F.

Конструкция

Подшипник разборный и состоит из двух частей. Наружное кольцо, или чашка, представляет собой обойму с конической дорожкой качения без бортов — именно она запрессовывается в крышку редуктора и остается в корпусе. Внутреннее кольцо имеет два борта и несет комплект конических роликов, удерживаемых штампованным стальным сепаратором, который центрируется по самим роликам. Ролики опираются на дорожки по линии, а не в точке, поэтому пятно контакта заметно больше, чем у шарикового подшипника тех же габаритов, и опора спокойнее переносит ударные нагрузки при включении передачи и реверса.

Наклон дорожек качения задает главную особенность конструкции: подшипник одновременно держит радиальную нагрузку и осевую в одном направлении. Поэтому такие опоры ставят парами, зеркально одна к другой: одна принимает усилие вперед, вторая назад, а осевой зазор между ними выставляется при сборке прокладками или регулировочной гайкой. Именно так вал коробки передач получает жесткую фиксацию без люфта.

Когда нужна замена

Замена требуется, когда в трансмиссии появляется гул, нарастающий с оборотами, когда на валу ощущается осевой или радиальный люфт, когда корпус в районе крышки заметно греется или в масле появляется металлическая взвесь. При разборке стоит осмотреть дорожки качения: выкрашивание, вмятины от роликов, цвета побежалости, задиры или разрушенный сепаратор означают, что опора отработала ресурс. Езда с изношенным подшипником быстро разбивает посадочное гнездо крышки и нарушает зацепление шестерен, поэтому обе части — чашку и конус с роликами — меняют комплектом.

Как подобрать

• Снимите старую опору и сверьте три размера: диаметр шейки вала, диаметр гнезда в крышке редуктора и ширину.
• Обозначение 32009 соответствует размерам 45х75х20 мм по стандарту ГОСТ 27365-87 и присоединительным размерам ISO.
• Буквенные индексы в маркировках разных производителей относятся к исполнению и на присоединительные размеры не влияют.
• Чашка и внутреннее кольцо с роликами работают только в паре: комбинировать наружное кольцо от одной позиции с конусом от другой нельзя.
• Если обновляете обе опоры вала, берите две одинаковые позиции — тогда осевой зазор регулируется предсказуемо.

Установка

Гнездо крышки очищают от старой смазки и заусенцев, проверяют его на овальность и задиры. Чашку запрессовывают ровно, без перекоса, усилие прикладывают через оправку по торцу кольца, не нагружая ролики. Внутреннее кольцо сажают на вал только по внутреннему торцу. Перед сборкой ролики и дорожки заполняют трансмиссионным маслом или консистентной смазкой, затем затяжкой выставляют осевой зазор и проворачивают вал рукой: ход должен быть ровным, без закусываний и ощутимого свободного хода.

Преимущества

• Конические ролики с линейным контактом дают большую несущую способность при тех же габаритах, чем шариковая опора, — вал держит нагрузку от зацепления шестерен без просадки.
• Одновременное восприятие радиальной и осевой нагрузки убирает продольное смещение вала, из-за которого шестерни работают краем зуба и быстро изнашиваются.
• Разборная конструкция позволяет отдельно запрессовать чашку в крышку и отдельно посадить конус на вал, что упрощает сборку и снижает риск перекоса.
• Регулируемый осевой зазор дает возможность выставить преднатяг при сборке и убрать люфт, появившийся после притирки деталей.
• Штампованный стальной сепаратор, центрируемый по роликам, сохраняет шаг между роликами при вибрации и нагреве редуктора.

Характеристики

• Тип: роликовый конический однорядный, разборный
• Обозначение: 32009 X
• Внутренний диаметр: 45 мм
• Наружный диаметр: 75 мм
• Ширина: 20 мм
• Сепаратор: штампованный стальной, центрируемый по роликам
• Стандарт присоединительных размеров: ГОСТ 27365-87, ISO

Позиция подходит тем, кто перебирает коробку передач мотоблока или мототрактора и меняет опоры вала комплектом. Перед покупкой достаточно измерить старую деталь и убедиться, что гнездо в крышке рассчитано под наружный диаметр 75 мм, а шейка вала — под посадку 45 мм.
