Корпус дифференциала с валом нового образца Xingtai 120-224 AMG

Корпус дифференциала с валом нового образца Xingtai 120-224 AMG предназначен для ремонта дифференциала. Корпус удерживает внутренние детали механизма в нужном положении и участвует в передаче вращения. Сам дифференциал позволяет ведущим колёсам вращаться с разной скоростью на повороте. Для его нормальной работы важны целые опоры, точные посадки и отсутствие перекоса: повреждение корпуса или вала нарушает взаимное положение деталей под нагрузкой.

Конструкция и исполнение

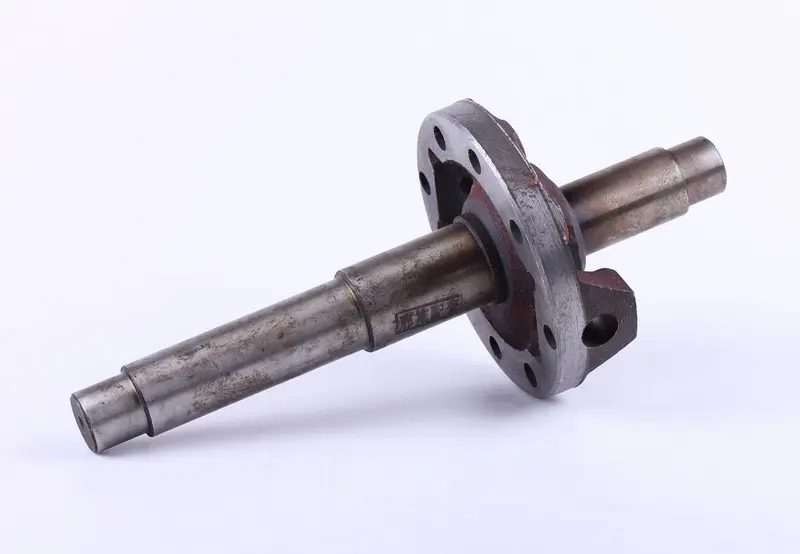

Деталь имеет ступенчатый вал, круглый фланец с отверстиями по окружности и выступающие части корпуса с отверстиями. При подборе учитывают не только общий контур, но и расположение каждой посадочной поверхности. Ступени вала задают положение сопряжённых деталей, а геометрия фланца определяет совпадение креплений. Обозначение «нового образца» нужно учитывать при сравнении со снятым корпусом: одного сходства по названию техники для выбора недостаточно.

Когда требуется замена

Основания для замены — трещины, повреждённые отверстия, выработка посадок, задиры на шейках или деформация вала. Если сопряжённая деталь проворачивается на своей посадке либо не удерживается в предусмотренном положении, простая замена крепежа проблему не решит. Гул, стук при смене нагрузки и увеличенный люфт служат поводом разобрать и проверить механизм, но сами по себе ещё не указывают именно на корпус: похожие проявления бывают при износе подшипников и шестерён.

Что сверить при подборе

Сравните снятую деталь с заменой по общей длине вала, диаметрам и длине его ступеней, положению упоров и расстояниям между посадками. На фланце проверьте диаметр, толщину, количество отверстий и расстояния между их центрами. Отдельно сопоставьте форму корпуса, расположение выступов и отверстий для внутренних деталей дифференциала. Измерения лучше выполнять по очищенным поверхностям, учитывая выработку: изношенная шейка может дать меньший размер, чем исходная посадка.

Также проверьте сопряжение с деталями, которые будут переставлены со старого корпуса. Подшипники должны соответствовать своим посадкам, крепёж — отверстиям, а внутренние детали — предусмотренным опорам. Несовпадение длины ступени или положения фланца может сместить механизм, вызвать заедание и ускорить износ. Рассверливание отверстий или подгонка посадок без проверки размеров не заменяют правильный подбор.

Особенности установки

При разборке зафиксируйте порядок установки деталей и положение регулировочных шайб, если они предусмотрены конструкцией. После снятия корпуса очистите сопрягаемые поверхности и осмотрите подшипники, шестерни, оси и крепёж. Детали с повреждениями или заметной выработкой заменяют вместе с корпусом по результатам проверки; иначе люфт и шум могут сохраниться после сборки.

Устанавливайте корпус без перекоса, используя подходящие оправки и опоры. При напрессовке подшипника усилие прикладывают к кольцу, которое садится с натягом, не передавая его через тела качения. Крепления затягивают в порядке и с моментом, указанными в руководстве по технике. После сборки проверяют свободное вращение, зазоры и отсутствие заедания, затем восстанавливают смазку по требованиям механизма. Принудительно стягивать несовпадающие детали крепежом нельзя: это способно повредить корпус и перегрузить подшипники.
