Корпус переднего дифференциала Foton 244 AMG

Корпус переднего дифференциала Foton 244 AMG предназначен для ремонта дифференциала переднего моста. Он удерживает внутренние детали механизма в заданном взаимном положении. Дифференциал позволяет колёсам вращаться с разной скоростью при повороте, сохраняя передачу крутящего момента. Состояние корпуса влияет на правильность расположения шестерён и опор: повреждённые посадки нарушают работу механизма даже при исправных зубьях.

Конструкция и причины замены

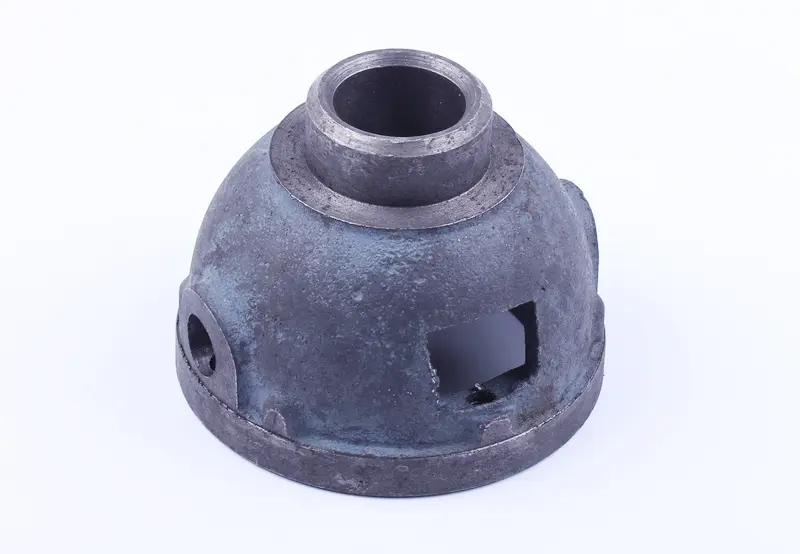

Деталь имеет округлую форму, выступающую горловину с центральным отверстием, боковые отверстия и окно, а также широкий пояс по нижнему краю. При подборе важны не только общий контур, но и расположение этих участков относительно друг друга. Внешне близкие корпуса могут различаться посадками и не подходить к внутренним деталям снятого дифференциала.

Поводом для замены служат трещины, сколы, деформация, выработка отверстий и повреждение опорных поверхностей. Особенно внимательно проверяют участки, где детали должны сидеть без перекоса и лишнего люфта. Изношенный корпус может сопровождаться стуком при смене нагрузки, увеличенными зазорами и появлением металлических частиц в масле. Эти признаки требуют разборки и проверки: похожие проявления бывают при повреждении шестерён и подшипников, поэтому одного шума для решения о замене недостаточно.

Что сверить при подборе

Сопоставляйте корпус со снятой деталью и каталогом конкретного моста. Проверьте общую высоту, наружные диаметры, диаметр центрального отверстия и размеры посадочных поверхностей. Отдельно сравните форму и положение боковых отверстий, окна, выступов и нижнего пояса. Измерения снимайте с очищенных поверхностей: грязь, заусенцы и следы разрушения мешают оценить действительный размер.

Проверьте, совпадают ли места установки внутренних деталей, опор и сопрягаемых частей. Если старое отверстие разбито или посадка сильно изношена, её размер нельзя принимать за номинальный — ориентируйтесь на документацию механизма и неповреждённые поверхности. Ошибка в подборе способна вызвать перекос, заедание при вращении или чрезмерный люфт. Подгонка ударами и произвольная обработка посадок не заменяют правильного соответствия деталей.

Особенности установки

Корпус меняют с разборкой дифференциала. До снятия внутренних деталей отмечают их положение и сохраняют порядок регулировочных шайб и прокладок, если они предусмотрены конструкцией. После разборки очищают сопрягаемые поверхности, осматривают шестерни, сателлиты, их ось, упорные шайбы и подшипники. Детали с трещинами, задиром или выраженной выработкой не стоит переносить в новый корпус: они сохранят причину люфта и ускорят повторный износ.

Сборку выполняют по руководству для установленного моста, соблюдая порядок крепления и регулировки. Усилие при запрессовке прикладывают к соответствующей посадочной поверхности, не передавая его через зубья шестерён. До окончательного закрытия моста проверяют свободное вращение, зазоры и отсутствие закусывания. После сборки используют предусмотренное для моста масло и проверяют герметичность соединений. Если сохраняются стук или тугое вращение, причину устраняют до работы под нагрузкой.
