Корпус дифференциала переднего моста Jinma 404 AMG

Корпус дифференциала переднего моста Jinma 404 AMG предназначен для ремонта механизма, который позволяет передним колёсам вращаться с разной скоростью при прохождении поворота. Он удерживает детали дифференциала в предусмотренном взаимном положении и воспринимает нагрузки при передаче вращения. Состояние корпуса влияет на точность работы зацеплений: повреждённые посадки или трещины нельзя компенсировать одной заменой шестерён.

Конструкция и причины замены

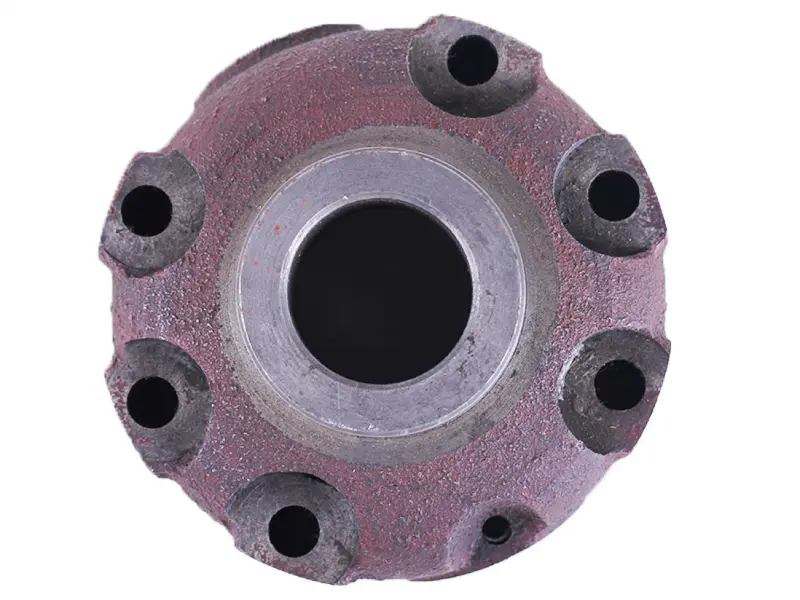

Деталь имеет округлый корпус с центральным отверстием, обработанной кольцевой поверхностью и отверстиями по наружному контуру. При подборе важны не только общий силуэт, но и расположение отверстий, форма выступов и геометрия сопрягаемых поверхностей. Даже небольшое отличие в посадке может помешать правильной сборке дифференциала.

Корпус меняют при трещинах, сколах, деформации, повреждении крепёжных отверстий и износе посадочных мест. Поводом для разборки могут стать стук под нагрузкой, увеличенный люфт, неравномерная работа механизма или металлические частицы в масле. Такие признаки встречаются и при повреждении подшипников и шестерён, поэтому решение о замене принимают после очистки и осмотра самого корпуса.

Что сверить со снятой деталью

Начните с обозначения техники и каталожного номера снятого корпуса, если он сохранился. Затем сравните детали по посадочным и крепёжным размерам. Одного совпадения названия модели недостаточно для проверки геометрии: старую деталь полезно сохранить до завершения сборки, чтобы последовательно проверить все сопряжения.

• Сопоставьте наружную форму, общую глубину корпуса и расположение выступов.
• Проверьте диаметр центрального отверстия и размеры посадочных поверхностей.
• Сверьте число, диаметры и взаимное расположение крепёжных отверстий, а также резьбу там, где она предусмотрена.
• Проверьте сопряжение с внутренними деталями дифференциала и соседними деталями моста.

Замеры изношенных мест оценивайте с учётом выработки: увеличенное отверстие старого корпуса не должно становиться единственным ориентиром. Для проверки используйте исправные сопрягаемые детали и ремонтные данные техники. Подгонка несовпадающих отверстий или принудительная стяжка крепежом могут привести к перекосу и повреждению корпуса.

Установка и проверка

Замену выполняют с разборкой дифференциала по ремонтной документации техники. При снятии сохраняют расположение регулировочных деталей и отмечают взаимное положение сопрягаемых частей. Новый корпус очищают от загрязнений, проверяют кромки отверстий и посадки. Детали должны занимать свои места без перекоса; усилие при сборке прикладывают к предназначенным для этого поверхностям.

Одновременно осматривают подшипники, шестерни, оси сателлитов, опорные шайбы и крепёж. Повреждённые детали заменяют, а снятые уплотнения проверяют на пригодность к повторной установке. Перенос изношенных деталей в новый корпус может сохранить люфт и ускорить повторный ремонт.

Крепёж затягивают в последовательности и с моментом, указанными для техники. После сборки проверяют свободное вращение, зазоры и регулировку подшипников по ремонтным требованиям. Неправильная посадка или регулировка способны вызвать шум, нагрев и ускоренный износ зацеплений. До работы под нагрузкой проверяют смазку, герметичность собранного моста и отсутствие заеданий.
