Корпус дифференциала заднего моста Jinma 404 AMG

Корпус дифференциала заднего моста Jinma 404 AMG удерживает внутренние детали дифференциала и обеспечивает их взаимное расположение при передаче крутящего момента к полуосям. Сам дифференциал позволяет ведущим колёсам вращаться с разной скоростью в повороте. Состояние корпуса влияет на правильную работу шестерён: повреждение посадок или опор может вызвать перекос, люфт и ускоренный износ сопряжённых деталей.

Конструкция и причины замены

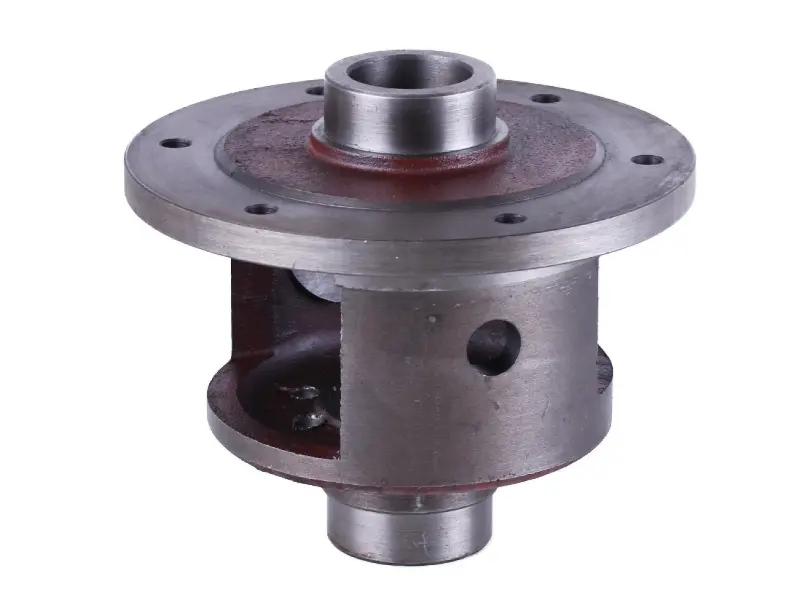

Корпус имеет круглый фланец с отверстиями по окружности, центральное отверстие и выступающие цилиндрические посадочные участки. В боковой части предусмотрены крупное окно и круглое отверстие. При подборе важны не только общие очертания, но и взаимное расположение этих элементов: от него зависит возможность перенести внутренние детали и собрать дифференциал без нарушения посадок.

Поводом для замены служат трещины, сколы, деформация фланца, разбитые отверстия и изношенные посадочные поверхности. Проворачивание подшипника на посадке, задиры и заметная выработка требуют проверки корпуса после разборки. Гул, стук при смене нагрузки или увеличенный люфт трансмиссии могут сопровождать такие повреждения, но сами по себе не указывают на корпус: похожие признаки бывают при износе подшипников и шестерён. Решение о замене принимают после осмотра и измерений.

Что сверить со снятой деталью

Сопоставьте диаметр и толщину фланца, количество и расположение крепёжных отверстий, общую длину корпуса. Отдельно проверьте диаметры и длину посадок под подшипники, положение упорных буртов, размеры центрального отверстия. Совпадение внешнего диаметра ещё не означает, что деталь встанет в мост: различие по длине посадочного участка способно изменить положение собранного дифференциала.

Проверьте внутренние опорные поверхности, места установки осей сателлитов и способы их фиксации. Если на снятом корпусе есть заводская маркировка, её полезно сопоставить с каталогом деталей конкретной машины. Изношенную поверхность нельзя использовать как единственный размерный образец — учитывайте неповреждённые участки и ремонтные данные. Попытка компенсировать несовпадение затяжкой крепежа или подгонкой отверстий может привести к перекосу и повторной разборке моста.

Особенности установки

При разборке сохраняют порядок снятия регулировочных деталей и отмечают положение сопряжённых компонентов. Новый корпус очищают, проверяют посадки и отсутствие заусенцев. Внутренние детали переносят после дефектовки: осматривают сателлиты, полуосевые шестерни, их опоры, оси и фиксаторы. Одновременно проверяют подшипники и крепёж; повреждённые детали заменяют, чтобы их износ не перешёл на новый корпус.

Подшипники устанавливают с опорой на соответствующее кольцо, не передавая усилие через тела качения. Крепёж затягивают по требованиям ремонтной документации. После сборки проверяют свободное вращение, осевые зазоры, регулировку подшипников и зацепление главной передачи. Ошибка в посадках или регулировке может вызвать нагрев, шум и разрушение зубьев. До работы под нагрузкой убеждаются, что механизм вращается без закусывания, крепления зафиксированы, а смазка восстановлена по требованиям моста.
