Корпус дифференциала заднего моста DongFeng 354 AMG

Корпус дифференциала заднего моста DongFeng 354 AMG удерживает внутренние детали дифференциала в заданном положении и участвует в передаче вращения к полуосям. Сам дифференциал позволяет ведущим колёсам вращаться с разной скоростью при повороте. От состояния корпуса зависит взаимное расположение шестерён и опор: повреждённые посадки или трещины мешают механизму работать правильно даже после замены изношенных внутренних деталей.

Устройство корпуса

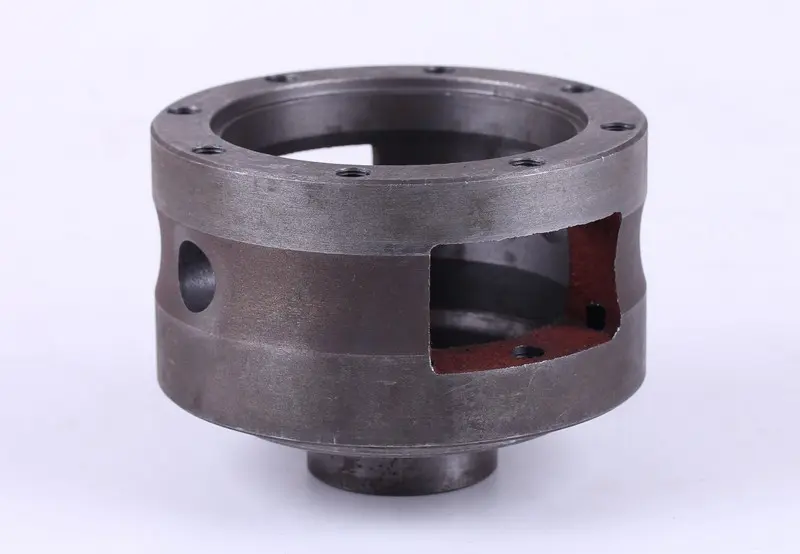

Деталь имеет полую цилиндрическую форму, широкий торец с отверстиями по окружности, боковые окна и выступающую ступицу. В стенке предусмотрено круглое отверстие. При подборе важна вся геометрия корпуса: расположение окон, крепёжных отверстий и внутренних опор должно совпадать со снятой деталью. Одинаковый наружный диаметр ещё не означает, что внутренние детали встанут на свои места.

Когда требуется замена

Основания для замены — трещины, сколы, повреждение крепёжных отверстий, выработка посадочных поверхностей и деформация корпуса. Особого внимания требуют места опоры внутренних деталей: разбитая посадка допускает смещение, из-за которого нарушается зацепление и возрастает нагрузка на соседние поверхности. К повреждениям могут привести ударные нагрузки, работа с недостаточной смазкой или длительная эксплуатация с люфтом.

Стук при смене нагрузки, увеличенный свободный ход в трансмиссии и металлические частицы в масле служат поводом разобрать и проверить дифференциал. Эти признаки сами по себе не указывают именно на корпус: при осмотре также проверяют шестерни, ось сателлитов, упорные шайбы и подшипники. Замена одного корпуса не устранит люфт, если сопряжённые детали уже изношены.

Что сверить при подборе

Сравнивайте корпус с очищенной снятой деталью. Проверьте общую высоту, наружные диаметры, размеры и расположение посадок под подшипники, форму ступицы. На торце сверьте количество отверстий, их диаметры и расстояния между центрами. Отдельно сопоставьте внутреннее пространство под шестерни, отверстия под ось сателлитов и места прилегания упорных деталей. Сохранившиеся заводские обозначения помогают сопоставлению, но не заменяют проверку размеров.

Обратите внимание на поверхности соединения с ведомой шестернёй главной передачи. Несовпадение посадки или крепления не следует компенсировать расточкой отверстий и притягиванием болтами с усилием. Перекос при сборке может вызвать биение, шум и ускоренный износ зубьев. Проверка сопряжений до окончательной установки позволяет обнаружить ошибку подбора без повторной разборки моста.

Особенности установки

При разборке сохраняют расположение регулировочных деталей и ориентируются на порядок сборки, предусмотренный для моста. Снятые шестерни, ось сателлитов, шайбы и подшипники очищают и проверяют; детали с выработкой заменяют вместе с корпусом. Посадочные и привалочные поверхности освобождают от загрязнений и заусенцев. Подшипники устанавливают подходящей оправкой, не передавая монтажное усилие через тела качения.

После сборки проверяют свободное вращение внутренних деталей, отсутствие закусывания и правильность фиксации оси. При установке дифференциала в мост контролируют регулировку подшипников и зацепление главной передачи по руководству техники. Моменты затяжки и величины зазоров берут из него же. До работы под нагрузкой убеждаются, что механизм вращается плавно, крепёж затянут, а смазка восстановлена.
