Корпус дифференциала Xingtai 24B, Shifeng 244, Taishan 24 AMG

Корпус дифференциала для Xingtai 24B, Shifeng 244, Taishan 24 служит основой для размещения внутренних деталей дифференциала. Он удерживает их в заданном положении и участвует в передаче вращения к полуосям. Сам дифференциал позволяет колёсам вращаться с разной скоростью при повороте. Состояние корпуса влияет на правильность зацепления шестерён: повреждённые опоры и посадки не дают сохранить нужное взаимное положение деталей.

Конструкция и причины замены

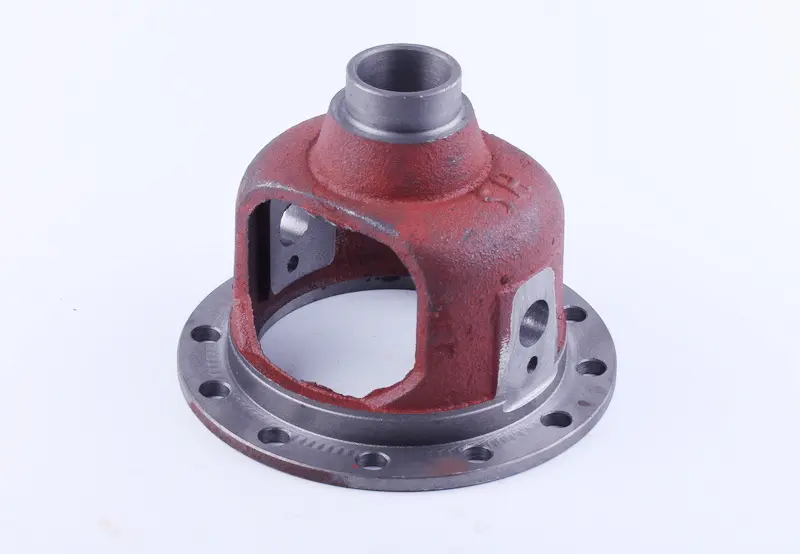

Корпус имеет округлую полую часть с крупными боковыми окнами, круглый фланец с крепёжными отверстиями и выступающую шейку с центральным отверстием. На боковых площадках предусмотрены отверстия для размещения деталей механизма. Наружная поверхность окрашена в красный цвет, а посадочные и прилегающие поверхности имеют металлический цвет. При подборе решающее значение имеют геометрия корпуса и расположение отверстий.

Причиной замены становятся трещины, сколы, деформация фланца, повреждение крепёжных отверстий или износ посадочных мест. Разбитые опоры оси сателлитов и ослабленные посадки могут сопровождаться люфтом, ударами при смене нагрузки и посторонним шумом. Однако один шум ещё не указывает на неисправность корпуса: при разборке проверяют также шестерни, ось сателлитов, упорные шайбы и подшипники. Новый корпус нужен, когда дефект касается именно его и мешает правильно собрать дифференциал.

Что сверить со снятой деталью

Ориентируйтесь на модель техники и устройство установленного дифференциала. Сравните общую высоту и форму корпуса, диаметр и толщину фланца, число крепёжных отверстий и их расположение. Отдельно проверьте размеры шеек под подшипники, центральных отверстий и опор оси сателлитов. Расстояния между посадочными поверхностями также должны совпадать: внешне близкие корпуса могут по-разному размещать внутренние шестерни.

Проверьте сопряжение с ведомой шестернёй главной передачи и способ её крепления. Прилегающие поверхности должны соответствовать снятой детали без подгонки отверстий и перекоса. Ошибка в размерах посадок может привести к проворачиванию подшипника, чрезмерному натягу или невозможности выдержать необходимые зазоры. Несовпадение фланца нарушает сборку соединения, а смещение внутренних опор вызывает тугое вращение и ускоренный износ шестерён.

Особенности установки

При замене разобранные детали очищают и проверяют на повреждения. Сохраните порядок расположения упорных и регулировочных шайб, но не считайте прежний набор регулировок автоматически подходящим к новому корпусу. Изношенные подшипники, ось сателлитов и шайбы оценивают до сборки: перенос повреждённых деталей способен быстро испортить новые посадки. Повреждённые уплотнения и крепёж также требуют замены по результатам осмотра.

Подшипники устанавливают подходящей оправкой, передавая усилие на кольцо, которое садится с натягом. Крепление ведомой шестерни затягивают в последовательности и с моментом, предусмотренными руководством конкретной техники. После сборки проверяют свободное вращение, осевые зазоры и регулировку главной передачи. Заедание или заметный люфт устраняют до работы под нагрузкой: затяжка крепежа не должна компенсировать ошибку подбора или перекос деталей.
