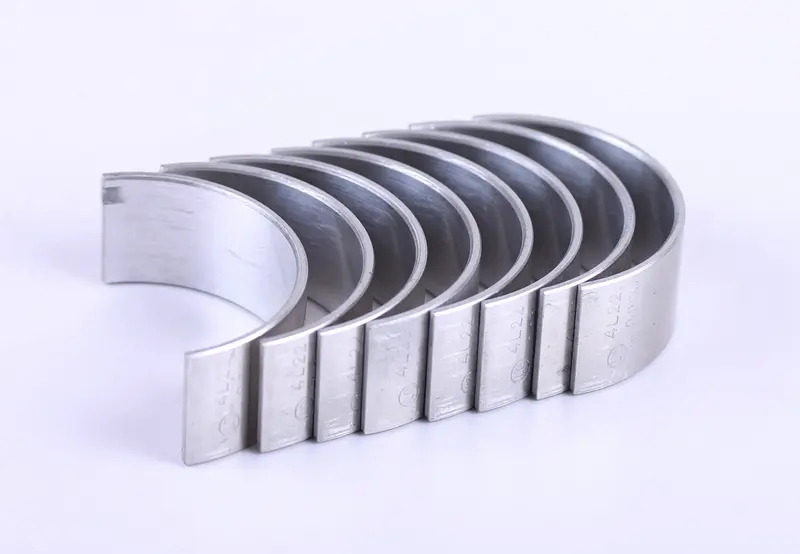

Вкладыши шатуна STD для 4L22BT, 8 шт., AMG

Вкладыши шатуна STD для 4L22BT — комплект из 8 вкладышей для ремонта шатунных подшипников коленчатого вала. Они устанавливаются в нижнюю головку шатуна и его крышку, образуя поверхность скольжения вокруг шатунной шейки. При работе двигателя нагрузка передаётся через масляную плёнку между шейкой и вкладышами. Правильно подобранный зазор позволяет сохранять эту плёнку и ограничивать трение сопряжённых поверхностей. Обозначение комплекта — AMG.

Исполнение STD

Вкладыши имеют форму полукруглых оболочек. Каждая половина занимает своё место в постели шатуна или крышки; после сборки они охватывают шейку коленвала. STD означает стандартный размер, в отличие от ремонтных размеров для обработанных шеек. Это обозначение нужно учитывать вместе с результатами измерений: сам факт, что двигатель раньше работал со стандартными вкладышами, ещё не определяет размер деталей для следующей сборки.

Когда требуется замена

Поводом для проверки служат стук в области шатунных подшипников, снижение давления масла и частицы износа в масле. Эти признаки требуют диагностики, поскольку могут быть связаны и с другими неисправностями. На снятых вкладышах оценивают задиры, выкрашивание поверхности, следы перегрева и неравномерную выработку. Недостаток смазки, загрязнение масла и нарушенный зазор способны повредить вкладыши даже без большого срока эксплуатации.

Если вкладыш провернуло в постели, замены одних половин недостаточно: проверяют состояние нижней головки шатуна, крышки и шейки коленвала. Новые детали не устранят повреждение посадки или овальность шейки. Причину износа нужно устранить до сборки, иначе повреждения могут быстро повториться.

Что сверить при подборе

• Сопоставьте обозначение двигателя и размерную маркировку снятых вкладышей. Уточните, шлифовались ли шатунные шейки под ремонтный размер.
• Измерьте диаметр шеек, проверьте их овальность и конусность. Требуемый размер выбирают по фактическому состоянию коленвала и ремонтной документации двигателя.
• Сравните ширину и профиль вкладышей, расположение фиксирующих выступов, а также отверстий и канавок, если они предусмотрены конструкцией.
• Проверьте посадочные поверхности шатуна и крышки. Загрязнение, забоины и деформация мешают правильной посадке даже при верно выбранном размере.

Особенности установки

При разборке сохраняют пары шатунов и крышек и их взаимную ориентацию. Постели очищают; между наружной поверхностью вкладыша и посадочным местом не должно оставаться частиц грязи. Вкладыши устанавливают без подгонки напильником или шлифования. Рабочую поверхность смазывают при сборке согласно ремонтной документации, а крепёж затягивают в установленной последовательности с требуемым моментом.

В ходе сборки проверяют масляный зазор и свободное вращение коленвала по предусмотренной для двигателя процедуре. Одновременно осматривают шатунные болты, шейки и подвод масла к подшипникам; необходимость замены крепежа определяют по его состоянию и требованиям ремонта. Слишком малый зазор грозит перегревом и прихватом, слишком большой — потерей давления в подшипнике и ударными нагрузками. Поэтому свободная установка вкладыша сама по себе не подтверждает правильность подбора.
