Вал раздаточной коробки старого образца DongFeng 240/244 AMG

Вал раздаточной коробки старого образца DongFeng 240/244 AMG предназначен для ремонта механизма передачи крутящего момента. Он связывает сопряжённые детали раздаточной коробки через шлицевые соединения. При замене необходимо учитывать именно старый образец: совпадение модели техники само по себе не заменяет проверки геометрии снятого вала.

Конструкция и работа

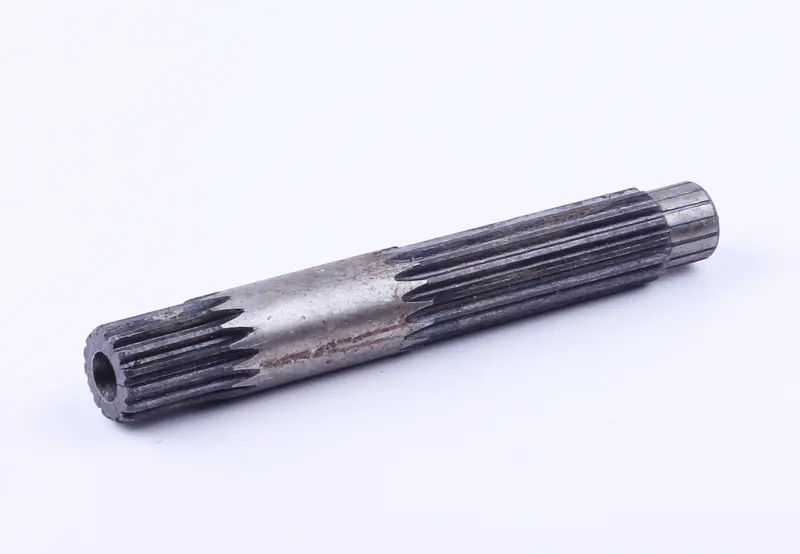

На валу расположены два наружных шлицевых участка разной длины, между которыми находится гладкая часть. На одном торце есть отверстие. Шлицы входят в ответные пазы сопряжённых деталей и передают вращение за счёт контакта боковых поверхностей. Для правильной работы соединения важны профиль шлицев, глубина зацепления и посадка без чрезмерного люфта. Короткий и длинный участки нельзя считать взаимозаменяемыми при сборке.

Износ шлицев проявляется истончением и замятием их боковых граней, сколами, увеличением зазора в соединении. Поводом для проверки могут стать стук при смене нагрузки, рывки и свободный ход между соединёнными деталями. Эти признаки требуют осмотра всего сопряжения: похожие симптомы возникают и при износе ответной детали или опоры вала. Трещины, деформация и повреждённые посадочные поверхности также служат причиной замены.

Что сверить при подборе

Сравнивайте новый вал со снятым, сохраняя одинаковую ориентацию торцов. Проверьте общую длину, диаметры гладких участков, длину и расположение обеих шлицевых зон. Число шлицев, их наружный диаметр и профиль сверяют отдельно на каждом конце. Даже небольшое несоответствие может помешать сборке или оставить недостаточную площадь контакта, из-за чего нагрузка будет приходиться на края зубьев.

Дополнительно сопоставьте форму торцов, отверстие, переходы между участками и места осевой фиксации, если они предусмотрены конструкцией коробки. Сверьте расположение посадок относительно сопряжённых деталей. Проверка только по общей длине недостаточна: вал может войти в корпус, но не занять правильное положение в зацеплении. Полезно сохранить снятые фиксаторы и отметить последовательность деталей до разборки.

Особенности замены

Работу выполняют на неподвижной технике с остановленным двигателем и исключённым случайным запуском. Доступ к валу и разборку раздаточной коробки проводят по руководству техники. При извлечении отмечают ориентацию вала и порядок установленных рядом деталей. После снятия очищают ответные шлицы и проверяют их на выработку: новый вал в разбитом сопряжении не устранит люфт и будет изнашиваться быстрее.

Одновременно осматривают опоры вала, а при наличии подшипников, уплотнений и стопорных деталей проверяют их состояние. Повреждённые сопряжённые детали заменяют вместе с валом. При сборке шлицы совмещают без перекоса; нельзя стягивать корпус крепежом, чтобы принудительно посадить неподходящую деталь. Смазку и осевую фиксацию выполняют по требованиям коробки.

До закрытия корпуса проверяют посадку, свободное вращение механизма и отсутствие закусывания. После сборки контролируют работу без резкого приложения нагрузки. Посторонний стук, тугой ход или заметный люфт требуют повторной проверки сопряжений и фиксации. Правильный подбор сохраняет предусмотренное положение деталей и помогает избежать повторной разборки из-за ускоренного износа шлицев.
