Вал промежуточный КПП DongFeng 240/244 AMG

Промежуточный вал КПП DongFeng 240/244 AMG предназначен для передачи вращения внутри коробки передач. Он работает вместе с установленными на нём деталями и участвует в передаче крутящего момента между ступенями трансмиссии. Состояние вала влияет на правильное положение сопряжённых деталей: изношенные соединения дают люфт, а повреждение посадок нарушает их работу под нагрузкой.

Конструкция и причины замены

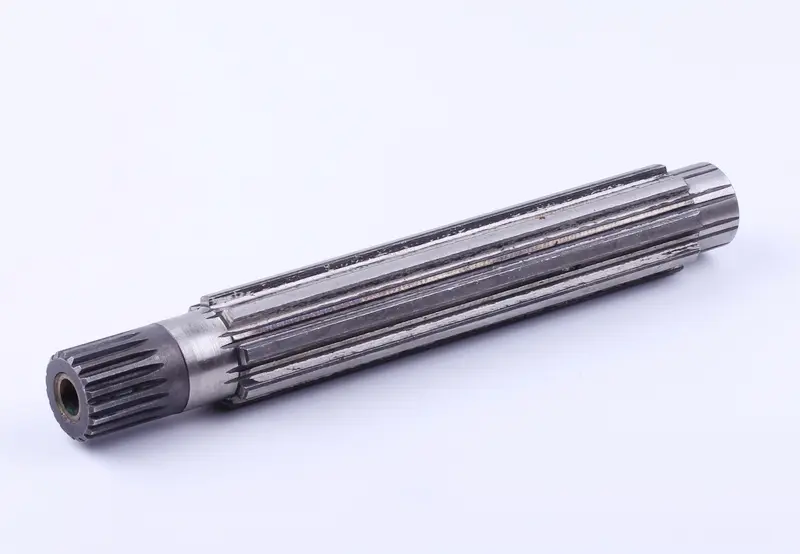

Вал имеет вытянутую ступенчатую форму, длинный участок с продольными шлицами и короткий шлицевой конец меньшего диаметра. Между участками расположены переходы и гладкие цилиндрические поверхности; на торце короткого конца есть осевое отверстие. При подборе значение имеют не только общая форма, но и расположение каждого участка относительно торцов и упоров.

Шлицевые соединения передают усилие через боковые поверхности зубьев. По мере износа зазор в сопряжении увеличивается, возможны удары при изменении нагрузки. Поводом для проверки вала служат стук в коробке, увеличенный люфт установленных деталей, следы проворачивания на посадках и металлические частицы в масле. Эти признаки требуют дефектовки: похожие симптомы могут давать шестерни и подшипники, поэтому менять вал только по шуму не стоит.

После разборки проверяют боковые поверхности шлицев, края зубьев, переходы диаметров и места посадки сопряжённых деталей. Сколы, трещины, выраженная выработка, задиры и деформация — причины для замены. Новый вал не устранит люфт, если ответные шлицы уже изношены. Повреждённую сопряжённую деталь также меняют, иначе нагрузка будет передаваться неравномерно и износ соединения продолжится.

Что сверить при подборе

Сравните снятый вал с заменой по общей длине, диаметрам и длинам посадочных участков, расположению уступов и упорных поверхностей. Для каждого шлицевого участка сверяют число зубьев, наружный диаметр, профиль и рабочую длину. Отдельно проверяют торцы, отверстия и места фиксации. Совпадение одного размера или возможность надеть шестерню ещё не означает, что вал займёт правильное положение в собранной коробке.

Полезно сохранить порядок снятых деталей и записать их расположение. Если есть каталожное обозначение старого вала, его сопоставляют с каталогом конкретной коробки передач. Ошибка в длине посадки или положении упора может сместить шестерни, вызвать заедание либо оставить лишний осевой зазор. Деталь, которая требует подгонки шлицев или силовой сборки, нужно повторно проверить по размерам и сопряжению.

Особенности установки

Замену выполняют с разборкой коробки в последовательности, предусмотренной для её конструкции. При снятом вале осматривают подшипники, ответные шлицы шестерён, втулки и детали осевой фиксации, если они предусмотрены. Изношенные подшипники и повреждённые фиксаторы заменяют; нарушенные при разборке уплотнения восстанавливают. Посадочные поверхности очищают от загрязнений и остатков износа.

При сборке соблюдают порядок деталей и направление их установки, используют подходящие оправки и не передают усилие запрессовки через тела качения подшипников. После установки проверяют вращение без заеданий, осевую фиксацию и включение передач по процедуре для этой коробки. До работы под нагрузкой восстанавливают предусмотренную смазку и убеждаются, что внутри нет посторонних деталей и помех вращению.
