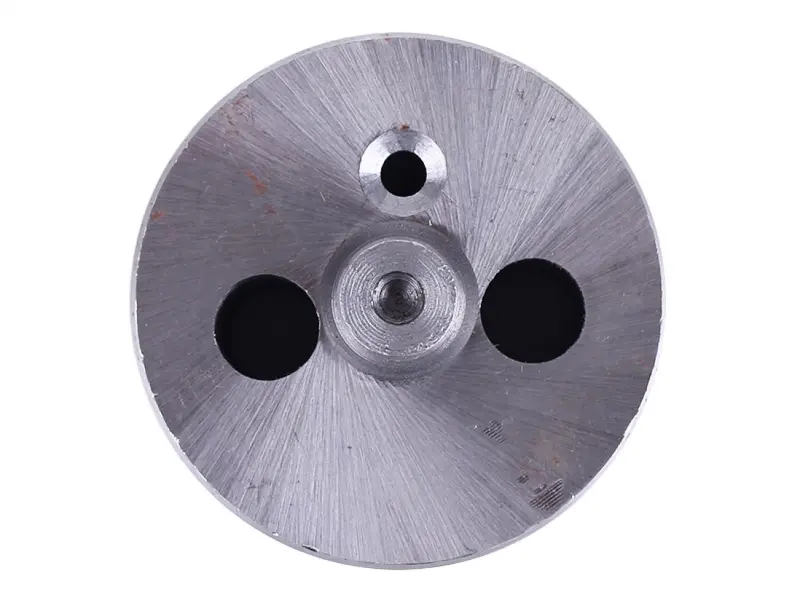

Вал промежуточной шестерни ГРМ 4L22BT AMG

Вал промежуточной шестерни ГРМ 4L22BT AMG служит опорой шестерни в приводе газораспределительного механизма. Он удерживает её ось в заданном положении, чтобы зубья правильно взаимодействовали с соседними шестернями. Состояние этой опоры влияет на зазор в зацеплении и свободное вращение шестерни. При ремонте недостаточно оценить только зубья: изношенная посадка может нарушать работу привода даже после замены самой шестерни.

Когда требуется замена

Повод проверить вал — заметный люфт промежуточной шестерни, задиры на опорной поверхности, выработка в зоне её вращения или повреждение крепления. Дополнительным признаком бывает стук со стороны шестерёнчатого привода, однако один звук ещё не указывает на конкретную неисправность. После разборки проверяют вал и сопряжённое отверстие шестерни: зазор может увеличиваться из-за износа обеих деталей. Если заменить только одну из них, оставшаяся выработка способна сохранить люфт.

Недостаточная смазка и загрязнение масла ускоряют износ поверхностей, между которыми происходит относительное движение. Перекос при установке или ослабление крепления также нарушают положение шестерни. При обнаружении задиров нужно выяснить причину их появления, а не ограничиваться заменой вала. Рядом стоит осмотреть зубья промежуточной и соседних шестерён, опорные поверхности и детали, ограничивающие осевое перемещение.

Что сверить при подборе

Сравнивайте новую деталь со снятой по общей форме, диаметрам и длине посадочных участков, расположению упоров и способу крепления. Для такой проверки удобнее использовать измерительный инструмент: небольшая разница в посадке может оказаться существенной для вращения шестерни. Отдельно сопоставьте расположение и размеры отверстий, а также положение поверхностей, которыми вал прилегает к месту установки. Совпадение одного наружного размера не заменяет проверки остальных сопряжений.

Оцените и посадку самой шестерни. Если в конструкции используется отдельная втулка или другая опора вращения, проверьте её состояние и соответствие новому валу. Детали с выработкой, трещинами или задирами требуют отдельной оценки и замены по результатам дефектовки. Не пытайтесь устранить несоответствие размеров случайными шайбами, расточкой или запрессовкой с чрезмерным усилием: это меняет положение шестерни и условия её работы.

Особенности установки

Замену выполняют при остановленном двигателе, сохраняя правильное взаимное положение шестерён ГРМ. До снятия фиксируют расположение установочных меток и порядок размещения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. Посадочное место очищают от загрязнений, проверяют на повреждения и подготавливают поверхности смазки согласно руководству двигателя. Вал устанавливают без перекоса, а крепёж затягивают с предписанным усилием.

После сборки проверяют свободное вращение шестерни, осевой и радиальный зазоры, положение меток и надёжность фиксации. Контрольное проворачивание механизма выполняют способом, указанным в руководстве двигателя, до запуска. Заедание или чрезмерный люфт требуют повторной проверки сборки. Неправильная посадка способна вызвать ускоренный износ зубьев, шум и повреждение привода ГРМ, поэтому оценивать результат нужно по работе сопряжённых деталей, а не только по тому, удалось ли закрепить вал.
