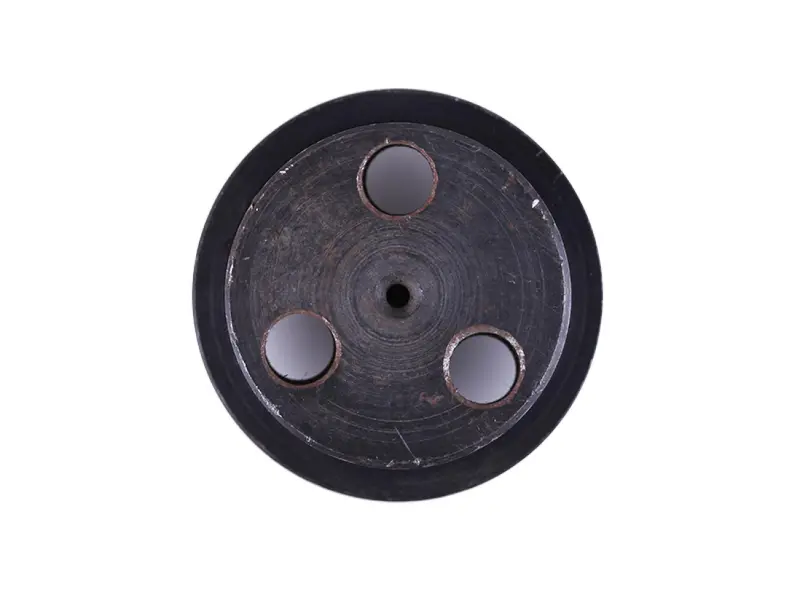

Вал промежуточной шестерни TY2100 AMG

Вал промежуточной шестерни TY2100 AMG предназначен для замены детали, которая поддерживает промежуточную шестерню и задаёт положение её оси в механизме. От состояния опорных поверхностей зависит, насколько ровно шестерня работает в зацеплении с соседними. Изношенная опора допускает перекос и лишнее перемещение: нагрузка распределяется по зубьям неравномерно, а исправная шестерня может работать с шумом.

Когда нужна замена

Поводом проверить вал становятся заметный люфт шестерни, стук, изменение звука механизма и следы неравномерного контакта на зубьях. После разборки оценивают поверхности, по которым шестерня опирается на вал непосредственно или через установленную в механизме втулку либо подшипник. Глубокие риски, задиры, выработка ступенькой и повреждение посадки требуют проверки размеров. По одному шуму решение о замене не принимают: похожие симптомы дают изношенные опоры и ослабленное крепление.

Типичные причины повреждения — недостаточная смазка, попадание загрязнений между сопряжёнными поверхностями, работа с увеличенным люфтом и перекос при сборке. Замена только вала не устраняет износ ответной детали. Вместе с ним осматривают отверстие шестерни, предусмотренные конструкцией втулки или подшипники, упорные шайбы и детали фиксации. Если на сопряжённых поверхностях остались задиры или чрезмерный зазор, новая деталь быстро получит повторную выработку.

Что сверить при подборе

Сравнивайте вал со снятым образцом по всей геометрии, а не только по общему очертанию торца. Нужны общая длина, диаметры и длина посадочных участков, положение уступов, способ крепления и расположение отверстий. Если на старой детали есть канавки, проточки или каналы для смазки, их расположение также должно совпадать. Замеры выполняют на очищенных поверхностях; участок с глубокой выработкой нельзя принимать за номинальный размер.

Отдельно проверяют, как вал сопрягается с шестернёй и её опорой. Совпадение одного диаметра ещё не означает правильную посадку: различие в длине опорного участка или положении упора может изменить осевое положение шестерни. Слишком свободное соединение оставит люфт, слишком плотное способно затруднить движение и вызвать нагрев. Для проверки зазоров и посадок используют требования к конкретному механизму, а не подгоняют деталь ударами или произвольным снятием металла.

Установка и проверка

Перед разборкой фиксируют положение шестерни, порядок шайб и расположение крепежа. Снятую деталь извлекают подходящим инструментом, не передавая усилие через зубья. Посадочное место очищают от загрязнений и остатков износа, проверяют его целостность. Новый вал устанавливают без перекоса, соблюдая предусмотренные конструкцией ориентацию, способ фиксации и подачу смазки. Повреждённые стопорные детали заменяют, а усилие запрессовки прикладывают только к предназначенной для этого поверхности.

После сборки проверяют фиксацию вала, положение шестерни относительно соседних и отсутствие заедания при ручном проворачивании механизма, когда такая проверка предусмотрена его устройством. Осевой и радиальный зазоры должны соответствовать требованиям ремонта. Если движение тугое или остаётся заметный люфт, причину устраняют до запуска: неправильная посадка ускоряет износ опоры и зубьев.
