Вал привода переднего моста выходной L-143 mm Z-19/28 Foton 244, Jinma 244/264 AMG

Выходной вал привода переднего моста для Foton 244, Jinma 244/264 передаёт вращение в механизме привода передних колёс. Его меняют при повреждении зубьев, износе шлицев или посадочных поверхностей, когда соединения уже не обеспечивают правильную передачу усилия. Длина вала — 143 мм; обозначения L-143 mm, Z-19/28 и AMG сохранены для идентификации детали.

Конструкция и назначение

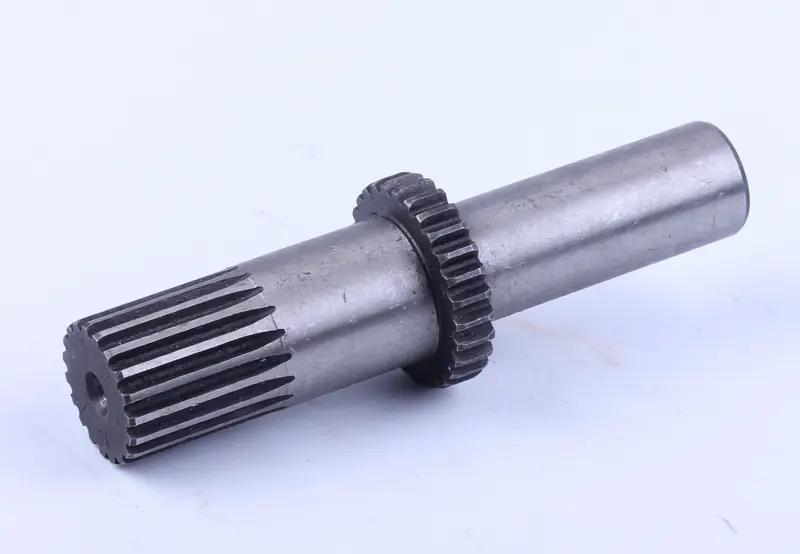

Вал имеет продольные шлицы на одном конце, зубчатый венец в средней части и гладкий цилиндрический участок с другой стороны. Шлицевое соединение передаёт крутящий момент через сопряжённую деталь, а венец участвует в зубчатом зацеплении. При подборе имеют значение не только общая длина, но и расположение этих участков: внешне близкий вал может отличаться посадкой и положением зубьев относительно ответной детали.

Наиболее нагружены поверхности, через которые передаётся усилие. Износ шлицев увеличивает свободный ход соединения, а повреждённые зубья нарушают равномерность зацепления. Удары при резком приложении нагрузки, работа с люфтом и недостаточная смазка могут ускорять повреждение. Замена вала с сильно изношенной ответной деталью оставляет причину люфта и повышает риск повторного ремонта.

Когда нужна замена

Повод проверить вал — стук при изменении нагрузки, увеличенный люфт в приводе или перебои в передаче вращения к переднему мосту. Эти признаки сами по себе не определяют неисправную деталь. После разборки осматривают шлицы и венец на сколы, трещины, выкрашивание и неравномерную выработку. На гладких участках проверяют задиры и следы проворачивания в местах посадки. Изгиб вала также требует проверки, особенно после заклинивания привода.

Что сверить при подборе

• Общую длину 143 мм и расстояния от торцов до зубчатого венца и переходов диаметров.
• Число и профиль шлицев, длину шлицевого участка и размеры сопряжённого отверстия.
• Число, профиль и ширину зубьев венца, его диаметр и положение на валу.
• Диаметры гладких посадочных участков, форму торцов и способ фиксации снятой детали.

Обозначение Z-19/28 учитывайте вместе с фактической геометрией снятого вала. Одного совпадения длины недостаточно: иной профиль соединения не позволит правильно собрать привод, а смещение венца нарушит зацепление. Если старые зубья сильно повреждены, сверяйте их параметры также по исправной сопряжённой детали и документации конкретного механизма.

Установка и проверка

При разборке фиксируют расположение вала и порядок снятия деталей, которые задают его положение. Одновременно осматривают ответные шлицы, сопряжённую шестерню, опоры и уплотнения в местах выхода вала. Изношенные подшипники, повреждённые уплотнения и элементы фиксации заменяют по результатам осмотра. Остатки разрушенных зубьев и загрязнения удаляют из зоны сборки.

Вал устанавливают с соблюдением порядка сборки и регулировок конкретного привода. Нельзя затягивать крепёж, чтобы силой посадить несовпадающие шлицы, или наносить удары по зубчатому венцу. После сборки проверяют свободное вращение, осевой и радиальный люфт, правильность фиксации и смазку. Заедание, необычный шум или течь при пробной работе требуют остановки и повторной проверки посадки.
