Вал КПП №5, 227 мм, Z-6/13 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Вал КПП №5 для Xingtai 24B, Shifeng 244 и Taishan 24 служит для передачи вращения и крутящего момента внутри коробки переключения передач. Длина — 227 мм, обозначение — Z-6/13. Его подбирают при ремонте коробки, когда повреждения зубьев, шлицев или посадочных поверхностей требуют замены самого вала. Точное совпадение геометрии нужно для правильного зацепления и расположения сопряжённых деталей.

Конструкция и причины замены

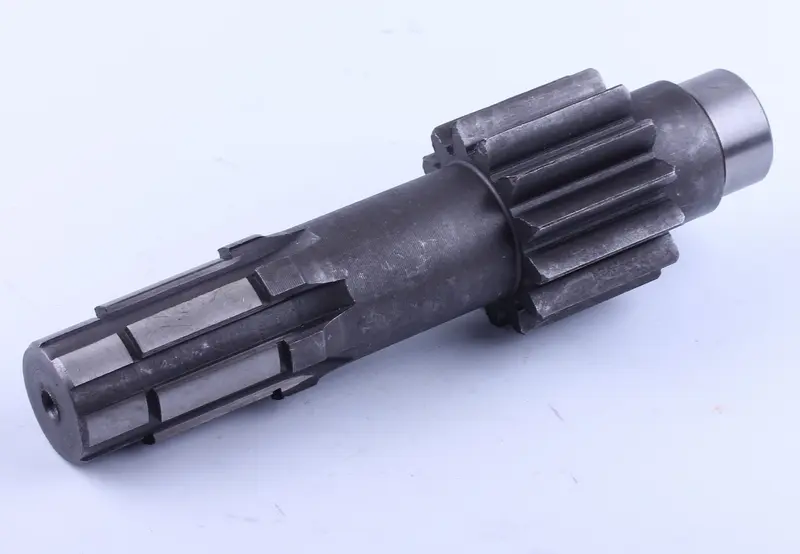

Вал имеет ступенчатую форму: на одном участке расположены продольные шлицы, на другом — прямозубый венец. Между ними находится цилиндрическая часть, а со стороны венца выполнена гладкая концевая шейка. Шлицевое соединение передаёт усилие сопряжённой детали, зубчатый венец работает в зацеплении. Поэтому при осмотре снятого вала проверяют обе зоны, а также поверхности, от которых зависят его опора и центровка.

Основанием для замены могут быть сколы зубьев, трещины, заметная выработка боковых поверхностей шлицев, задиры на шейках или деформация. Повышенный шум коробки, удары при смене нагрузки и люфт в соединениях — повод разобрать и проверить механизм, но сами по себе эти признаки ещё не указывают на неисправность именно вала. Похожим образом проявляются изношенные подшипники и повреждения сопряжённых шестерён.

Что сравнить со снятой деталью

Начните с номера вала в схеме конкретной коробки, длины 227 мм и обозначения Z-6/13. Затем сопоставьте расположение зубчатого венца и шлицевого участка относительно торцов. Одного совпадения общей длины недостаточно: смещённый венец или другая посадка могут помешать сборке и изменить положение деталей внутри корпуса.

• Проверьте число и профиль зубьев и шлицев, длину участков, на которых они выполнены.
• Измерьте диаметры и длину посадочных шеек, расстояния между уступами и торцами.
• Сравните расположение упоров, канавок и других элементов фиксации, если они предусмотрены на снятом валу.
• Оцените сопряжение с ответными деталями: посадка должна соответствовать конструкции коробки, без перекоса и чрезмерного люфта.

Особенности установки

Перед разборкой зафиксируйте порядок расположения шестерён, втулок, шайб и фиксаторов. Снятый вал очищают и осматривают вместе с подшипниками и ответными зубчатыми деталями. Изношенное сопряжение способно быстро повредить новый вал, поэтому детали со сколами, заеданием или недопустимым люфтом также требуют замены по результатам проверки.

При сборке соблюдайте последовательность установки и регулировки, предусмотренную для конкретной КПП. Посадочные поверхности очищают и смазывают в соответствии с требованиями коробки. Если подшипник устанавливается с натягом, усилие прикладывают к соответствующему кольцу, не передавая его через тела качения. Не забивайте вал ударами по зубьям и шлицам: повреждённые кромки затруднят сопряжение.

После сборки проверьте свободное вращение, осевой люфт и включение передач по процедуре обслуживания КПП. Заедание или необходимость стянуть корпус крепежом с усилием требуют проверки посадки и порядка деталей. Неправильно подобранный вал может вызвать неполное зацепление, ускоренный износ зубьев и перегрузку подшипников; устранять несоответствие подтачиванием посадочных участков нельзя.
