Вал отбора мощности (ВОМ) L-195mm, Z-14/15 Jinma 200/204/240/244 AMG

Вал отбора мощности для Jinma 200/204/240/244 передаёт вращение внутри механизма ВОМ, через который приводится подключённое оборудование. Его меняют при повреждении зубьев, износе шлицев, посадочных поверхностей или деформации. Для подбора служат длина 195 мм, обозначение Z-14/15 и геометрия снятого вала. Обозначение детали — L-195mm, Z-14/15 AMG.

Конструкция и работа

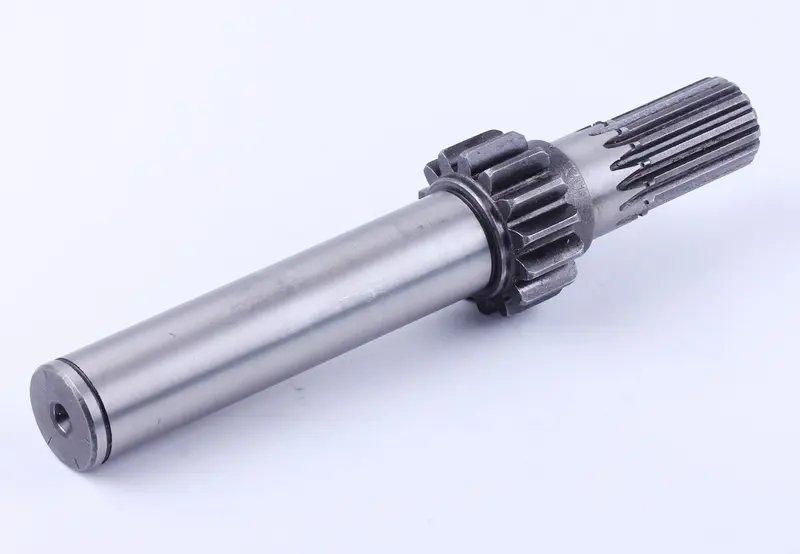

Вал имеет длинную гладкую цилиндрическую часть, зубчатый венец и шлицевой конец. Зубчатое зацепление передаёт усилие между деталями механизма, а шлицы соединяют вал с ответной деталью и передают крутящий момент. На противоположном торце есть центральное отверстие, возле края проходит кольцевая канавка. Расположение этих участков нужно учитывать при сравнении: одинаковая общая длина ещё не означает одинаковую посадку.

При работе нагрузка приходится на боковые поверхности зубьев и шлицев, а точность посадок помогает сохранять положение вала в опорах. Износ соединения увеличивает люфт, из-за которого при изменении нагрузки могут возникать удары. Повреждённые зубья способны вызывать стук и неравномерную передачу вращения. Однако шум сам по себе не доказывает неисправность вала: его проверяют вместе с сопряжёнными деталями.

Когда требуется замена

При разборке обращают внимание на сколы и трещины зубьев, выкрашивание поверхностей, задиры и заметную выработку шлицев. Посадочные участки осматривают на кольцевые следы проворачивания, глубокие риски и повреждения у переходов диаметра. Причиной замены также может стать изгиб после перегрузки или заклинивания механизма. Если соединение получило люфт, нужно проверить обе его стороны: изношенная ответная деталь быстро повредит новый вал.

Что сверить при подборе

Сопоставьте снятый вал по общей длине, диаметрам и длине посадочных участков, положению зубчатого венца и форме торцов. Отдельно проверьте число и профиль зубьев, число шлицев, наружный диаметр и длину шлицевого участка. Обозначение Z-14/15 сохраняйте при подборе, но проверяйте каждую сопрягаемую часть отдельно. Также сравните расположение канавок, упоров и переходов между диаметрами: от них зависит, займёт ли вал нужное положение после сборки.

Ошибочный подбор может проявиться ещё при установке: подшипник не садится на место, шлицы не входят в ответную деталь либо не совпадают положения фиксаторов. Даже если механизм удалось собрать, неверная геометрия способна вызвать заедание, осевой люфт и неправильный контакт зубьев. Не подгоняйте посадки ударами и не стачивайте выступающие участки ради сборки — сначала проверьте соответствие детали.

Особенности установки

Замену выполняют на остановленной технике с отключённым приводом оборудования. До снятия запоминают расположение втулок, шайб и фиксаторов, если они предусмотрены конструкцией. Вал освобождают от удерживающих деталей и извлекают подходящим инструментом. Одновременно осматривают подшипники, ответную шестерню, шлицевое соединение и уплотнения; детали с повреждениями или выраженным износом заменяют.

При сборке очищают посадочные поверхности, восстанавливают смазку по требованиям механизма и устанавливают вал без перекоса. Усилие при посадке подшипника прикладывают к соответствующему кольцу, не передавая его через тела качения. После установки проверяют фиксацию, отсутствие заедания и допустимость осевого перемещения по руководству техники. Первую проверку работы проводят без нагрузки, контролируя посторонний шум и утечки в местах разборки.
