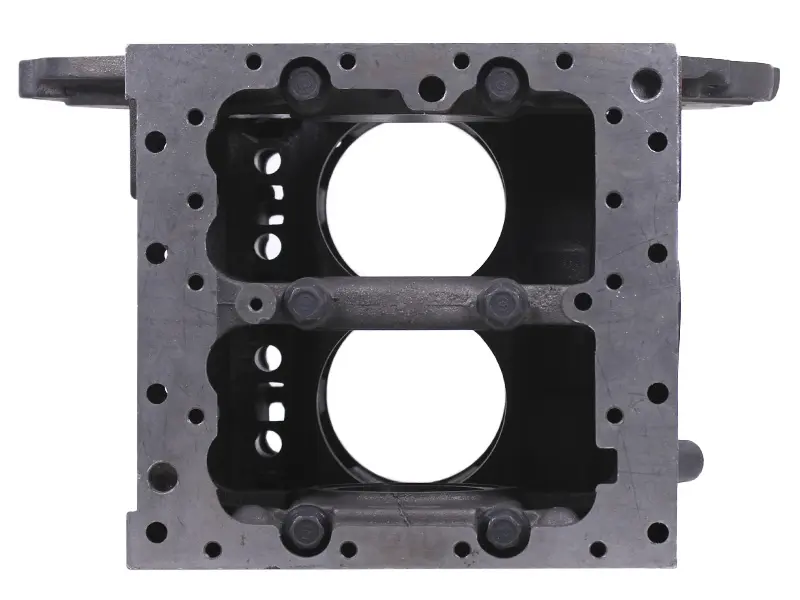

Блок цилиндров TY2100 AMG

Блок цилиндров TY2100 AMG — корпусная деталь двигателя, которая задаёт взаимное положение цилиндров и опор коленчатого вала. К нему крепятся головка блока и другие детали двигателя. Точность посадочных мест и состояние привалочных плоскостей влияют на сборку, герметичность соединений и свободное вращение коленвала. Замена блока нужна при повреждениях, которые нельзя устранить ремонтом с сохранением требуемой геометрии.

Конструкция и назначение

Корпус имеет внутренние полости, круглые отверстия цилиндров, опорные перемычки с болтовым креплением и отверстия по периметру привалочной поверхности. При сборке эти участки должны точно совпасть с ответными деталями. Блок воспринимает нагрузки от работы двигателя и служит основанием для его сборки, поэтому внешнего сходства двух корпусов недостаточно для взаимозаменяемости.

Когда требуется замена

Причиной замены могут стать трещины, повреждение посадочных мест, деформация плоскости под головку или разрушение резьбы в нагруженных креплениях. Такие дефекты встречаются после перегрева, механического повреждения и неправильной сборки. Следы течи по корпусу, повторное нарушение уплотнения под головкой и проблемы с посадкой деталей требуют проверки блока, но сами по себе ещё не определяют причину неисправности.

Перед разборкой полезно установить, где именно возник дефект: в корпусе, прокладке или сопряжённой детали. Снятый блок проверяют на трещины и деформацию, оценивают состояние резьбы и опорных поверхностей. Решение о замене принимают после измерений: установка другого корпуса не устранит повреждения коленвала или деталей цилиндропоршневой группы, если оставить их без внимания.

Что сверить при подборе

Ориентир для подбора — обозначение TY2100 и конструкция снятого блока. Сопоставьте расположение цилиндров и опор коленвала, форму нижней части корпуса, отверстия крепления головки и поддона, места установки крышек и навесных деталей. Отдельно проверьте выходы каналов и их совпадение с прокладками. Прокладка, перекрывающая канал либо оставляющая отверстие без уплотнения, не подходит даже при совпадении крепежа.

Посадочные размеры проверяют измерительным инструментом и по документации двигателя. Особенно существенны сопряжения с цилиндровыми деталями и опорами коленвала: небольшое расхождение может нарушить посадку или вызвать заедание. Для сравнения удобно использовать снятый корпус вместе с его крышками и крепежом. Обозначения на двигателе и старом блоке помогают уточнить подбор, но не заменяют проверку сопряжений.

Особенности установки

Работа требует разборки двигателя и контроля геометрии. Перед сборкой очищают каналы и привалочные поверхности, проверяют резьбу и отсутствие загрязнений внутри корпуса. Вместе с блоком осматривают коленвал, вкладыши, цилиндропоршневые детали и головку; нарушенные при разборке прокладки и уплотнения заменяют. Крышки коренных опор сохраняют в предусмотренных местах и ориентации, а их соответствие блоку проверяют до окончательной сборки.

Крепления затягивают в последовательности и с усилием, указанными для двигателя. По мере сборки контролируют зазоры и свободное вращение коленвала. Нельзя стягивать несовпадающие детали болтами или компенсировать неправильную посадку герметиком. Ошибка подбора либо перекос при установке могут привести к течам, ускоренному износу опор и заклиниванию, поэтому окончательную сборку выполняют только после проверки всех сопряжений.
