Блок цилиндров 4L22BT AMG

Блок цилиндров 4L22BT AMG — корпусная деталь двигателя, которая задаёт взаимное положение цилиндров и опор коленчатого вала. На нём собираются основные части двигателя, поэтому состояние блока влияет на точность сборки, герметичность соединений и работу поршневой группы. Его меняют при повреждениях, которые нельзя устранить восстановлением в допустимых пределах.

Конструкция и назначение

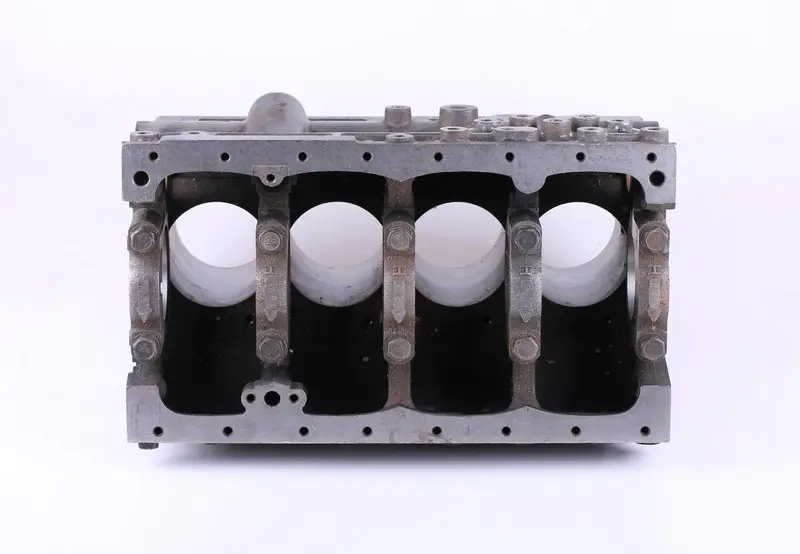

Блок имеет четыре расположенных в ряд цилиндровых отверстия. Со стороны картера находятся поперечные опоры с болтовыми креплениями, а по краям корпуса — обработанные привалочные поверхности и крепёжные отверстия. При сборке эти участки должны обеспечить правильное положение сопрягаемых деталей: перекос или повреждение посадки отражается на работе всего двигателя.

Блок воспринимает нагрузки от работы кривошипно-шатунного механизма и удерживает его детали в заданном положении. Здесь важны не только целые стенки корпуса, но и геометрия цилиндровых посадок, соосность коренных опор и плоскостность поверхностей под соединения. Внешне небольшая трещина или сорванная резьба в нагруженном месте может стать причиной серьёзного ремонта.

Когда требуется замена

Поводом для проверки служат трещины, следы утечки через корпус, повреждённые опоры коленвала, глубокая коррозия посадочных участков и деформация после перегрева. Блок также проверяют после разрушения внутренних деталей двигателя. Следы ударов, выкрашивание металла и повреждения крепёжных мест требуют оценки до переноса деталей в другой корпус.

Падение компрессии, расход масла или стук сами по себе не доказывают неисправность блока. Решение о замене принимают после разборки и измерений: нужно отделить дефекты корпуса от износа поршней, колец и подшипников. Если сопряжения можно восстановить в пределах требований двигателя, необходимость замены определяют по результатам дефектовки.

Что сверить при подборе

• Обозначение двигателя и маркировки снятого блока, а также соответствие его конструкции устанавливаемым деталям.
• Расположение креплений головки, поддона, крышек и навесных деталей.
• Посадки цилиндров, коренные опоры коленчатого вала, отверстия и каналы на сопрягаемых поверхностях.
• Форму корпуса, резьбовые соединения и установочные места деталей, которые будут перенесены со старого блока.

Одного сходства общей формы недостаточно. Несовпадение канала, глубины посадки или крепёжного отверстия может помешать сборке либо нарушить смазку и герметичность двигателя. Размеры проверяют измерительным инструментом, а не пробной затяжкой крепежа; прокладка не должна перекрывать предусмотренные каналы.

Особенности установки

Замена требует разборки двигателя и проверки переносимых деталей. До сборки очищают каналы и привалочные поверхности, проверяют резьбы, установочные втулки и отсутствие загрязнений внутри корпуса. Отдельно оценивают состояние коленвала, вкладышей и поршневой группы; изношенные сопряжённые детали способны быстро повредить исправные посадки.

Крышки коренных опор сохраняют на своих местах и в установленной ориентации: их нельзя произвольно переставлять. Прокладки и уплотнения разобранных соединений подбирают под двигатель. Последовательность затяжки, моменты и рабочие зазоры берут из его ремонтной документации. По мере сборки контролируют свободное вращение коленвала, а после запуска — давление масла и отсутствие течей.
