Блок переключателей Jinma 244, комплект AMG

Блок переключателей Jinma 244 служит для управления подключённым электрооборудованием с панели техники. Переключатели объединены в общей рамке, поэтому при замене можно восстановить не только работу органов управления, но и их посадку в панели. Комплект AMG подходит для подбора взамен блока с соответствующим расположением переключателей, креплений и контактов.

Конструкция блока

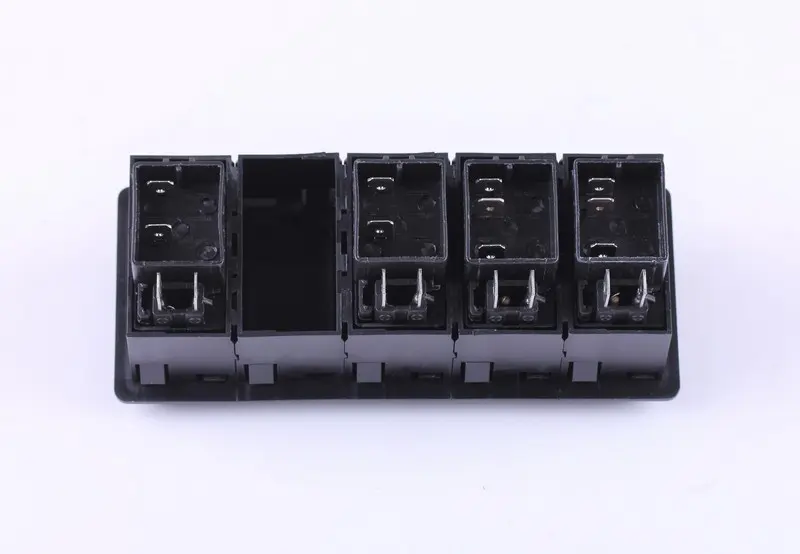

В чёрной прямоугольной рамке расположены четыре переключателя и одно свободное прямоугольное место. С обратной стороны переключателей находятся плоские металлические выводы для подключения проводки. При подборе имеет значение расположение каждого вывода: одинаковая форма рамки ещё не означает одинаковую схему подключения. Свободное место также нужно сопоставить с устройством снятого блока и расположением органов управления на панели.

Когда требуется замена

Повод проверить блок — перебои в работе подключённого оборудования, нечёткое переключение, заедание клавиш или нарушение фиксации переключателей в рамке. Потемневшие выводы, следы перегрева и повреждённые корпуса требуют отдельного внимания. Такие признаки могут сопровождать износ контактов, но неисправность бывает и в ответной колодке или проводке. Если оборудование включается только при покачивании разъёма, сначала проверяют плотность соединения и состояние клемм.

Что сверить при подборе

Сравните наружные размеры рамки, форму посадочного проёма, глубину корпуса за панелью и расположение креплений. Проверьте число переключателей, их порядок и наличие свободного места. Блок должен встать без перекоса, а за панелью должно остаться достаточно пространства для разъёмов и проводов без натяжения. Подгонка проёма не решает несовпадение контактов или функций переключателей.

Отдельно сопоставьте количество и расположение выводов на каждом переключателе, форму ответных разъёмов, число положений клавиш и схему замыкания контактов. Назначение проводов определяют по схеме техники и подключению снятого блока, а не по сходству корпусов. Ошибка здесь может привести к неправильной работе оборудования, короткому замыканию или нагреву соединений. Подключать неизвестные выводы наугад нельзя.

Установка и проверка

Перед снятием отключите питание техники. Зафиксируйте расположение разъёмов и пометьте провода, если они подключаются по отдельности. Освободите крепления блока, отсоединяя проводку за корпуса разъёмов, без рывков за провода. Осмотрите ответные клеммы, изоляцию рядом с ними и края посадочного проёма. Ослабленные, окисленные или подгоревшие соединения нужно привести в порядок вместе с заменой блока: новый переключатель не устранит плохой контакт в старой клемме.

Установите рамку ровно, закрепите её и подключите проводку по проверенной схеме. Провода не должны пережиматься панелью или мешать движению органов управления. После восстановления питания проверьте каждый переключатель отдельно и убедитесь, что срабатывает именно назначенное ему оборудование. Если появляется нагрев, запах перегретой изоляции или нестабильная работа, отключите питание и проверьте подключение до дальнейшего использования.
