Лепестковый клапан Yamaha JOG 3KJ, 2T Stels 50 AMG-2

Лепестковый клапан для Yamaha JOG 3KJ и двухтактного Stels 50 управляет поступлением топливовоздушной смеси во впуск двигателя. При разрежении лепестки открываются, пропуская смесь в картер, а при обратном перепаде давления закрываются и препятствуют её выбросу обратно во впуск. Плотность их прилегания влияет на запуск, устойчивость холостого хода и отклик двигателя на открытие газа.

Конструкция и причины замены

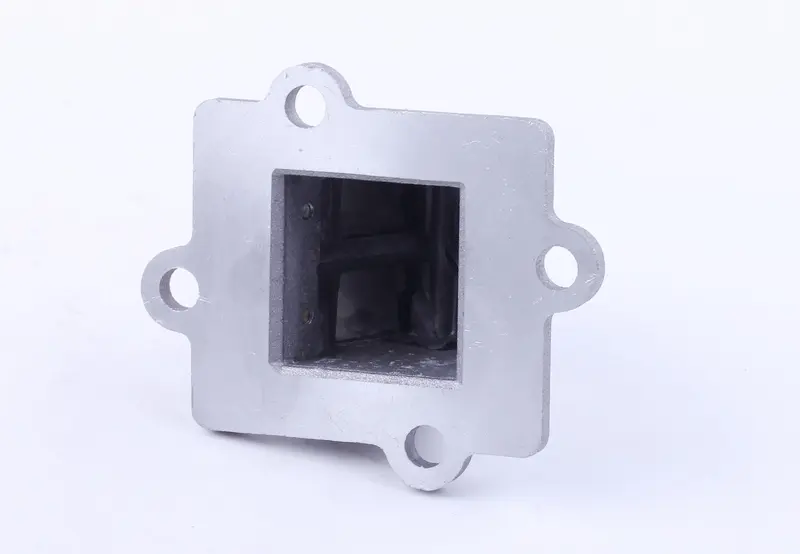

Клапан имеет корпус с прямоугольным впускным окном и фланец с четырьмя крепёжными отверстиями на выступающих ушках. Фланец соединяет клапан с посадочной поверхностью двигателя, а лепестки внутри выполняют роль подвижных заслонок. При подборе имеют значение и наружная форма корпуса, и расположение отверстий: совпадения общего контура недостаточно для правильной установки.

Поводом проверить клапан служат затруднённый запуск, неустойчивый холостой ход, провалы при разгоне и обратные выбросы смеси во впуск. Такие симптомы возможны и при других неисправностях, поэтому решение о замене принимают после осмотра. У снятого клапана проверяют края лепестков, отсутствие сколов и трещин, равномерность прилегания к опорным поверхностям. Повреждённый, деформированный или зависающий лепесток нарушает работу впуска; трещины корпуса и повреждения привалочной плоскости также требуют внимания.

Что сверить со снятой деталью

Сравните расстояния между центрами крепёжных отверстий, их диаметр, форму и размеры впускного окна. Проверьте толщину фланца, глубину выступающей части корпуса и её положение относительно крепления. Корпус должен свободно размещаться в посадочном проёме, а канал — совмещаться с впуском без перекрытия. Если на двигателе уже меняли впускные детали, ориентируйтесь также на фактическое посадочное место и снятый клапан.

Отдельно сопоставьте уплотняющий контур и отверстия прокладки. Несовпадение каналов ограничивает проход смеси, а неплотный стык допускает подсос воздуха и нарушает её состав. Клапан нельзя подгонять затяжкой крепежа, если он упирается корпусом или не прилегает к плоскости. При осмотре проверьте соседний впускной патрубок на трещины, состояние резьбы креплений и уплотнений: неисправный стык может сохранить те же симптомы после замены клапана.

Особенности установки

До разборки очистите область впуска, чтобы грязь не попала в двигатель. Снимайте клапан без перекоса и запомните его ориентацию. Остатки старого уплотнения удаляйте бережно, не царапая посадочную поверхность и не оставляя частиц в канале. Повреждённую или потерявшую упругость прокладку замените подходящей. Не отгибайте лепестки при примерке и не пытайтесь исправить их прилегание силой.

Установите клапан в правильном положении, наживите все крепления и затягивайте их равномерно с моментом по руководству двигателя. Избыточное усилие может повредить фланец или резьбу. После сборки проверьте герметичность соединения, запуск, устойчивость холостого хода и реакцию на газ. Если работа двигателя не нормализовалась, повторно проверьте посадку и уплотнение впуска, не пытаясь компенсировать негерметичность регулировками.
