Копирный вал КПП 4T CB125/150 со звездой IDE

Копирный вал КПП 4T CB125/150 со звездой IDE

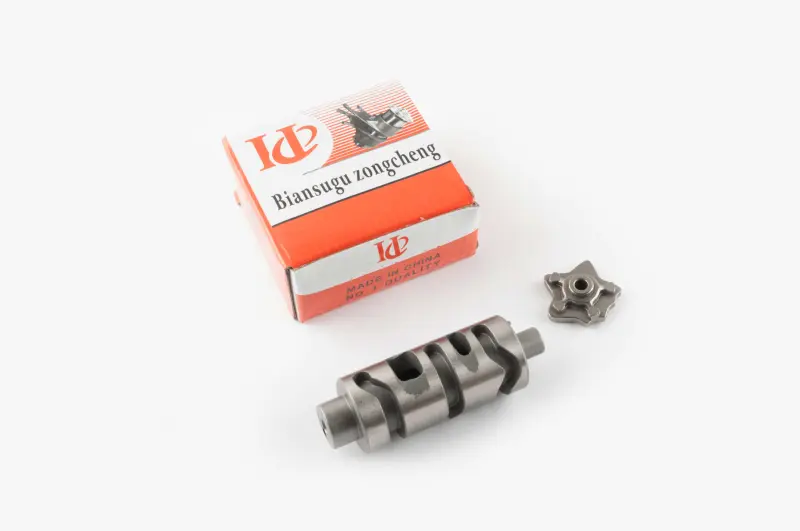

Копирный вал IDE предназначен для ремонта механизма переключения передач на четырехтактных мотоциклах CB125/150. Он работает внутри коробки передач и управляет перемещением вилок: профиль рабочих дорожек направляет их при выборе нужной ступени. Вал выполнен со звездой и используется для замены соответствующего узла после разборки и диагностики КПП.

Состояние копирного вала напрямую влияет на работу механизма выбора передач. Износ или повреждение направляющих дорожек, сколы и чрезмерный люфт могут сопровождаться тугим переключением. Передачи при этом способны включаться неуверенно либо не фиксироваться в выбранном положении. При таких признаках важно осматривать не только сам вал, но и вилки переключения, механизм выбора, шестерни, фиксирующий механизм и остальные взаимодействующие детали коробки передач.

Когда требуется замена

Копирный вал меняют, если после разборки КПП установлено, что причиной неисправности стали повреждение, выраженная выработка рабочих поверхностей или недопустимый люфт именно этой детали. Установка нового вала позволяет восстановить соответствующий узел механизма переключения, но не отменяет проверку сопряженных компонентов. Изношенные вилки, поврежденные шестерни или неисправный фиксирующий механизм могут мешать нормальной работе даже после замены вала.

Если на снятой детали заметны сколы или следы выработки на направляющих дорожках, необходимо определить состояние деталей, которые работали с ней в паре. Такой осмотр помогает устранить причину неисправности в ходе одного ремонта и не подвергать установленную запчасть прежней нагрузке со стороны поврежденных элементов.

Как правильно подобрать вал

Запчасть рассчитана на обозначение 4T CB125/150, однако одного совпадения объема двигателя для уверенного подбора недостаточно. На мотоциклах одинаковой кубатуры могут применяться разные версии коробки передач и механизма переключения. Кроме того, ранее отремонтированная техника иногда имеет комплектацию, отличающуюся от стандартной.

До заказа сопоставьте новый вал со снятым узлом. Проверьте расположение и форму рабочих дорожек, исполнение посадочных концов, положение звезды, длину и общее конструктивное соответствие. Все значимые элементы должны совпадать с деталью, установленной в конкретной версии двигателя. Тщательное сравнение до сборки снижает риск ошибочного подбора и повторного вскрытия коробки передач.

Проверка и установка

Перед монтажом еще раз сравните новую и снятую детали, уделяя внимание не только общему внешнему виду, но и геометрии дорожек, концам вала и расположению звезды. Картер необходимо очистить от продуктов износа. Одновременно следует оценить состояние вилок и убедиться, что механизм выбора передач перемещается свободно, без заеданий.

После сборки нужно проверить включение и фиксацию всех ступеней. Ремонт требует правильной разборки и сборки мотоциклетной КПП, поэтому установку целесообразно поручить мастеру с соответствующим опытом. Копирный вал IDE подходит для восстановления трансмиссии 4T CB125/150, когда диагностика подтвердила износ или повреждение штатного вала, а конструкция новой детали полностью совпадает со снятым узлом.
