Шпонка призматическая коленвала мотоблока 168F/170F (6,5/7 л.с.) AMG

Призматическая шпонка коленвала для мотоблока с двигателем 168F/170F (6,5/7 л.с.) AMG участвует в передаче вращения от вала к установленной на нём детали. Она входит в совмещённые пазы вала и ступицы и препятствует их взаимному проворачиванию. При ремонте такого соединения нужно проверить не только саму шпонку, но и поверхности, на которые она опирается: новая деталь не устранит люфт в разбитом пазу.

Форма и работа соединения

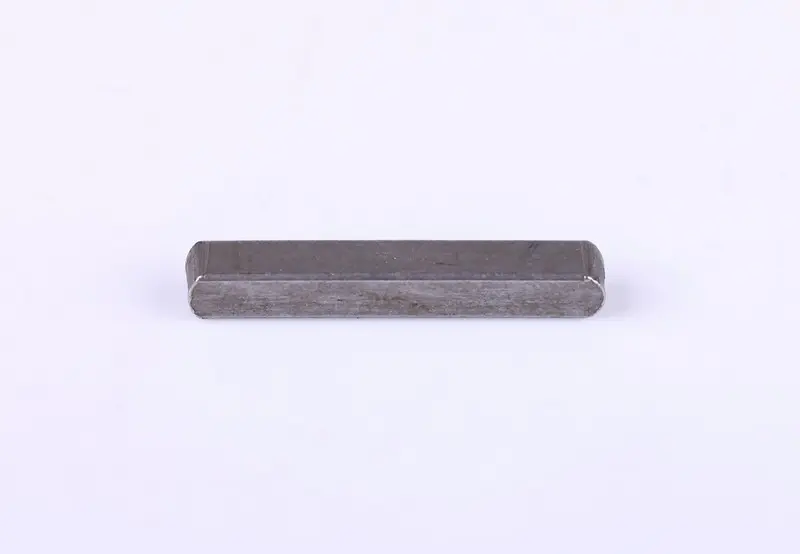

Шпонка имеет вытянутую призматическую форму с плоскими продольными гранями и закруглёнными концами. Боковые поверхности воспринимают нагрузку при передаче крутящего момента, поэтому их состояние и соответствие ширине паза особенно важны. Призматическую шпонку подбирают по геометрии конкретного соединения; заменять её другой разновидностью только потому, что та входит в паз, нельзя.

Шпонка не заменяет крепёж, удерживающий установленную деталь от осевого смещения. Ослабление этого крепления может сопровождаться перемещением ступицы и ударами по граням шпонки. Если соединение уже работало с люфтом, стоит осмотреть сопряжённые поверхности, а не ограничиваться заменой небольшой детали.

Когда требуется замена

Поводом для замены служат смятые боковые грани, ступеньки выработки, трещины, срез или заметная деформация. Люфт между валом и ступицей, стук при изменении нагрузки и нарушение передачи вращения также требуют проверки шпоночного соединения. Эти признаки могут быть связаны и с износом пазов, поэтому причину определяют после разборки. Подпиленная или ранее подогнанная вручную шпонка — ненадёжный образец для определения нужного размера.

Что сверить при подборе

• Ширину, высоту и длину снятой шпонки, измеряя по участкам без выработки.
• Форму концов, длину паза и возможность полностью посадить шпонку на своё место.
• Состояние и размеры пазов на коленвале и в сопряжённой детали.
• Соответствие конкретному месту установки: одного обозначения двигателя для проверки посадки недостаточно.

Слишком узкая шпонка допускает удары при смене нагрузки и ускоряет износ боковых стенок паза. Слишком высокая мешает правильной посадке ступицы, а избыточная длина может упереться в конец паза. Если старая шпонка сильно повреждена или потеряна, размер уточняют по документации двигателя и замерам соединения. Подбирать деталь только по общему внешнему сходству не стоит.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. После снятия сопряжённой детали извлекают старую шпонку и очищают пазы от загрязнений и остатков разрушенной детали. Проверяют края пазов, отсутствие трещин, замятых участков и выраженной выработки. Повреждённые коленвал или ступица могут потребовать отдельного ремонта либо замены.

Новую шпонку устанавливают без перекоса, затем совмещают паз ступицы с её выступающей частью. Не следует забивать ступицу, если она упирается: сначала проверяют положение шпонки и соответствие размеров. Осевой крепёж собирают по требованиям двигателя, повреждённые крепёжные и стопорные детали заменяют. После сборки проверяют правильность посадки и отсутствие взаимного люфта вала и ступицы.
