Шпонка маховика для двигателя 195N (15 л.с.) AMG-2

Шпонка маховика для двигателя 195N (15 л.с.) AMG-2

Шпонка предназначена для фиксации маховика на коленчатом валу двигателя мотоблока 195N с каталожным обозначением мощности 15 л.с. Она устанавливается в совмещенные пазы вала и маховика, задает их взаимное угловое положение и препятствует проворачиванию деталей относительно друг друга. Такая небольшая запчасть необходима для правильной сборки соединения после снятия маховика, ремонта двигателя или замены поврежденной шпонки.

Назначение и конструкция

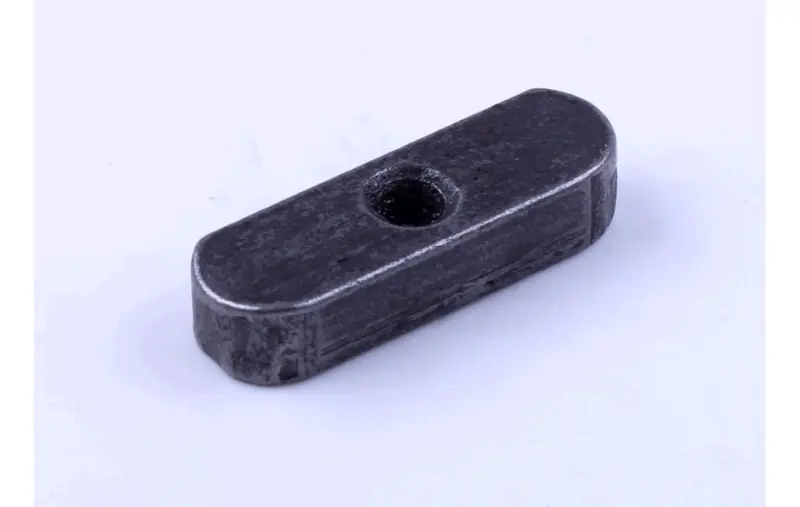

Деталь имеет продолговатую прямоугольную форму с закругленными торцами и центральным отверстием. Для шпонок маховика 195N подтвержден размер 40 × 12 × 8 мм. Геометрия должна соответствовать одновременно пазу коленчатого вала и ответной канавке маховика: только при правильном подборе детали обе части соединения занимают предусмотренное положение без перекоса и лишнего зазора.

Шпонку заменяют, если на старой детали появились следы среза, смятия, деформации, выраженные заусенцы или повреждения рабочих граней. Поводом для проверки также служат снятие маховика и обнаруженный люфт в соединении. Поврежденную деталь не следует выравнивать для повторной установки: измененная геометрия может помешать нормальной посадке маховика и снова привести к смещению.

Как проверить совместимость

Основной критерий выбора — модель двигателя 195N. Обозначения мощности у запчастей для этой серии могут различаться в каталогах, поэтому при подборе дополнительно сравнивают размеры и форму демонтированной шпонки. Значение имеет не только общая длина, но и поперечное сечение, профиль торцов, расположение отверстия и состояние пазов в сопрягаемых деталях.

• Тип детали: шпонка крепления маховика.
• Применение: двигатель мотоблока модели 195N.
• Каталожное обозначение мощности: 15 л.с. / 15 Hp.
• Размер: 40 × 12 × 8 мм; перед установкой параметры сопоставляют со старой деталью и пазами двигателя.
• Исполнение: продолговатый профиль с закругленными торцами и центральным отверстием.

Рекомендации по установке

Перед монтажом паз коленчатого вала и канавку маховика очищают от загрязнений, остатков смазки и частиц поврежденной шпонки. Посадочные поверхности осматривают на наличие забоин, выработки и деформации. Новая деталь должна входить в предусмотренный паз ровно, без перекоса. Забивание с чрезмерным усилием недопустимо: оно способно повредить грани шпонки или канавку вала.

• Сначала проверяют, что шпонка плотно удерживается в пазу и не имеет заметного бокового люфта.
• Маховик устанавливают по совмещенным пазам, не допуская смещения детали во время посадки.
• Крепление маховика затягивают способом и с усилием, указанными в инструкции конкретного двигателя 195N.
• Если прежняя шпонка была срезана, вместе с ней проверяют состояние пазов, посадочной поверхности маховика и его крепежа.

AMG-2 подходит для планового ремонта и восстановления соединения маховика с коленчатым валом двигателя 195N. Точная сверка модели, размера 40 × 12 × 8 мм и формы старой детали помогает исключить установку похожей, но неподходящей шпонки и правильно собрать механизм перед дальнейшей эксплуатацией мотоблока.
