Шпонка маховика двигателя 190N (10 л.с.) AMG-2

Шпонка маховика двигателя 190N (10 л.с.) AMG-2

Деталь предназначена для дизельного двигателя 190N мощностью 10 л.с. с водяным охлаждением, применяемого на мотоблоках и мототракторах. Шпонка устанавливается между коленчатым валом и маховиком: входит в совмещенные пазы обеих деталей, задает их взаимное положение и препятствует проворачиванию маховика относительно вала. Такой способ соединения позволяет правильно собрать привод после снятия маховика и восстановить штатную посадку при ремонте двигателя.

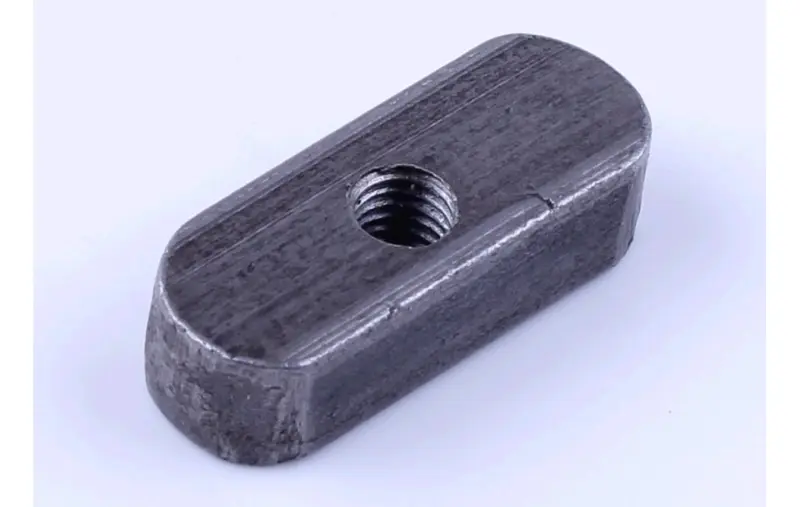

Исполнение AMG-2 имеет продолговатую форму со скругленными торцами и центральным резьбовым отверстием. Габарит детали составляет 40 × 8 × 12 мм. Эти признаки важны при подборе: шпонки для разных двигателей могут быть близкими внешне, но отличаться длиной, сечением и формой торцов. Даже небольшое несоответствие не позволяет детали нормально сесть в паз и надежно совместить маховик с коленчатым валом.

Что проверить перед выбором

• Модель двигателя: эта шпонка рассчитана на 190N; ориентироваться только на мощность техники недостаточно.
• Размер: сравните габарит 40 × 8 × 12 мм со снятой деталью и посадочными пазами.
• Форма: должны совпадать скругленные торцы, профиль боковых граней и расположение центрального резьбового отверстия.
• Состояние посадки: проверьте пазы коленчатого вала и маховика. Сильная выработка, замятие кромок или заметный люфт требуют отдельного устранения, иначе новая шпонка не восстановит плотное соединение.

Когда нужна замена

Шпонку меняют после среза, деформации, смятия боковых поверхностей или повреждения кромок. Осмотр этой детали также уместен, если маховик снимали при обслуживании либо обнаружили его смещение относительно коленчатого вала. Повторно устанавливать шпонку с выраженной ступенькой, перекосом или следами проворачивания не следует: нарушенная геометрия мешает ей полностью войти в оба паза.

Если шпонка срезается повторно, одной очередной замены обычно недостаточно. Необходимо проверить посадочные поверхности, целостность пазов, правильность установки маховика и затяжку его крепления. Шпонка фиксирует взаимное положение деталей, но не компенсирует ослабленное крепление, поврежденный паз или неполную посадку маховика на вал.

Рекомендации по установке

Перед монтажом удалите из пазов грязь, остатки старой детали и металлические заусенцы. Посадочные места должны быть чистыми, без замятых краев, которые не дают шпонке занять правильное положение. Установите деталь ровно, без перекоса, затем совместите паз маховика с выступающей частью шпонки. Маховик должен садиться на вал без принудительного подтачивания шпонки или расширения паза.

Крепление маховика затягивают в порядке и с усилием, указанными в руководстве именно для двигателя 190N. После сборки важно убедиться, что маховик расположен штатно, а между сопрягаемыми деталями нет необычного люфта. Если размер или форма не совпадают, монтаж прекращают и повторно сверяют модель двигателя и геометрию прежней шпонки.

Краткие характеристики

• Тип: шпонка маховика.
• Двигатель: дизельный 190N.
• Номинальная мощность двигателя: 10 л.с.
• Охлаждение двигателя: водяное.
• Габарит детали: 40 × 8 × 12 мм.
• Исполнение: AMG-2.

Эта позиция подходит для ремонта маховикового соединения двигателя 190N, когда старая шпонка утратила форму или была срезана. Точный подбор по модели, габариту и профилю помогает установить деталь без доработки и вернуть маховику предусмотренное положение на коленчатом валу.
