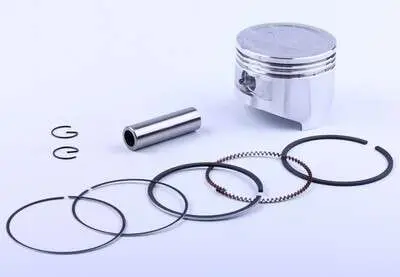

Поршень для двигателя мотоблока 177F (9Hp), ремонтный 0,25, Ø77,25 мм TD

Поршень для двигателя мотоблока 177F (9Hp) с обозначением ремонтного увеличения 0,25 и диаметром Ø77,25 мм. Его подбирают при восстановлении цилиндро-поршневой группы, когда размеры цилиндра требуют ремонтной детали. Поршень воспринимает давление газов и через палец передаёт усилие шатуну. Вместе с кольцами он обеспечивает уплотнение в цилиндре, необходимое для сжатия смеси и нормальной работы двигателя. Обозначение TD сохранено в названии.

Конструкция и причины замены

В верхней части поршня расположены канавки для колец, в боковой — отверстие под поршневой палец. Кольца удерживают давление в камере сгорания и регулируют количество масла на стенке цилиндра. Юбка направляет движение поршня, а палец соединяет его с шатуном. Поэтому при подборе имеют значение не только наружный диаметр, но и геометрия этих участков.

Поводом для проверки поршня становятся снижение компрессии, расход масла, дымность и стук со стороны цилиндра. Такие признаки сами по себе не определяют виновную деталь: после разборки оценивают задиры на юбке, трещины, состояние канавок и посадки пальца. Изношенные канавки мешают кольцам правильно работать, а повреждённая поверхность поршня может ускорить износ цилиндра. Если причина повреждения связана с перегревом или недостатком смазки, её устраняют до сборки.

Как подобрать ремонтный размер

0,25 — ремонтное увеличение, Ø77,25 мм — диаметр поршня. Увеличенный размер выбирают по результатам измерения цилиндра. Установка более крупного поршня сама по себе не исправляет овальность, конусность или глубокие повреждения стенки. При необходимости цилиндр обрабатывают под выбранный поршень с соблюдением зазора, установленного для двигателя.

Со снятой деталью сверяют форму днища, общую высоту, расположение отверстия под палец, размеры пальца и канавок для колец. Проверяют также исполнение юбки и способ фиксации пальца. Одного совпадения диаметра недостаточно: другая высота или положение пальца меняют положение поршня в цилиндре и могут привести к контакту с соседними деталями. Кольца подбирают под ремонтный диаметр и профиль канавок.

Что проверить при установке

Перед сборкой измеряют цилиндр и поршень в предусмотренных для этого местах, проверяют рабочий зазор и состояние поверхности цилиндра. Слишком тесная посадка грозит прихватом при нагреве, чрезмерный зазор — стуком, ухудшением уплотнения и расходом масла. Одновременно осматривают палец, его посадку в шатуне и стопорные кольца; повреждённые или изношенные сопряжённые детали заменяют.

Кольца устанавливают в соответствующие канавки, проверив зазор в замках внутри цилиндра и боковой зазор в канавках. Их не растягивают сверх необходимого и не заводят с перекосом. Ориентацию поршня, порядок колец и расположение замков выбирают по требованиям двигателя и маркировкам деталей. Перед вводом в цилиндр трущиеся поверхности смазывают, кольца сжимают подходящим приспособлением, а фиксаторы пальца проверяют на полную посадку. После сборки контролируют свободное перемещение механизма без заеданий.
