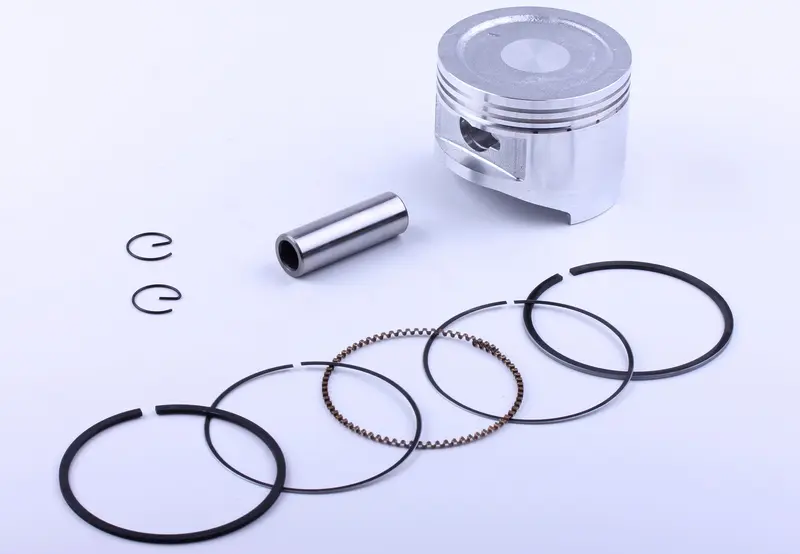

Поршень для мотоблока 188F (13Hp) STD Ø88,00 мм AMG

Поршень для двигателя мотоблока

Поршень для двигателя 188F (13Hp — 13 л. с.) работает внутри цилиндра: воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Вместе с кольцами он обеспечивает уплотнение между камерой сгорания и картером. Обозначение STD указывает на стандартный размер, Ø88,00 мм — на номинальный диаметр. Такой поршень подбирают при ремонте цилиндро-поршневой группы с учётом фактического состояния цилиндра.

Конструкция и работа

В верхней части поршня предусмотрены канавки под кольца, ниже находятся отверстия под палец и юбка, которая направляет движение в цилиндре. Компрессионные кольца ограничивают прорыв газов, а маслосъёмное регулирует количество масла на стенке цилиндра. Для нормальной работы важны не только диаметр поршня, но и состояние канавок: изношенные посадочные поверхности мешают кольцам правильно двигаться и уплотнять цилиндр.

Когда нужна замена

Повод проверить поршень — снижение компрессии, рост расхода масла, дымный выхлоп или стук при работе двигателя. Эти признаки сами по себе ещё не определяют неисправную деталь: после разборки осматривают юбку, днище, канавки и отверстия под палец. Глубокие задиры, трещины, повреждённые перемычки между канавками и чрезмерный износ требуют замены. Если причиной повреждения были перегрев или недостаток смазки, её устраняют до установки нового поршня.

Что сверить при подборе

Сопоставьте обозначение двигателя и размер снятого поршня, затем проверьте высоту поршня, расположение отверстия под палец, форму днища, число и размеры канавок. Отдельно сверяют диаметр и длину пальца, а также посадочные места его стопорных колец. Совпадение одного диаметра не обеспечивает правильную посадку: отличия по высоте или положению пальца могут изменить положение поршня в цилиндре.

Размер STD выбирают по результатам измерения цилиндра. Проверяют его диаметр в нескольких сечениях, овальность и конусность, а зазор между поршнем и цилиндром сравнивают с требованиями изготовителя двигателя. Если цилиндр расточен под ремонтный размер или сильно изношен, стандартный поршень не восстановит нужный зазор. Слишком свободная посадка способствует стуку и прорыву газов, слишком тесная может привести к задирам и заклиниванию после прогрева.

Особенности установки

При сборке очищают посадочные поверхности и проверяют кольца: их соответствие канавкам, свободу перемещения и зазоры в замках внутри цилиндра. Поршень устанавливают с соблюдением ориентации, предусмотренной изготовителем двигателя. Палец и трущиеся поверхности смазывают моторным маслом, стопорные кольца полностью сажают в канавки. Неправильно закреплённый палец способен повредить стенку цилиндра.

Кольца сжимают подходящей оправкой и вводят поршень без ударов и перекоса, сохраняя предписанное расположение замков. Вместе с поршнем проверяют палец, кольца, стопоры и втулку верхней головки шатуна, если она предусмотрена конструкцией; изношенные детали заменяют. При сборке также заменяют снятые одноразовые прокладки. После установки проверяют свободное проворачивание двигателя вручную: заедание требует проверки сборки до запуска.
