Рычаги руля Delta (голые), хром VDK

Рычаги руля Delta (голые), хром VDK предназначены для замены ручных рычагов управления на мопеде. Через рычаг усилие пальцев передаётся тросу соответствующего механизма. От его формы, состояния отверстия под ось и правильной посадки в креплении зависят плавность хода и удобство управления. Исполнение «голые» подходит для ремонта с сохранением исправных креплений на руле: подбирают сами рычаги, а состояние остальных деталей проверяют отдельно.

Форма и работа рычага

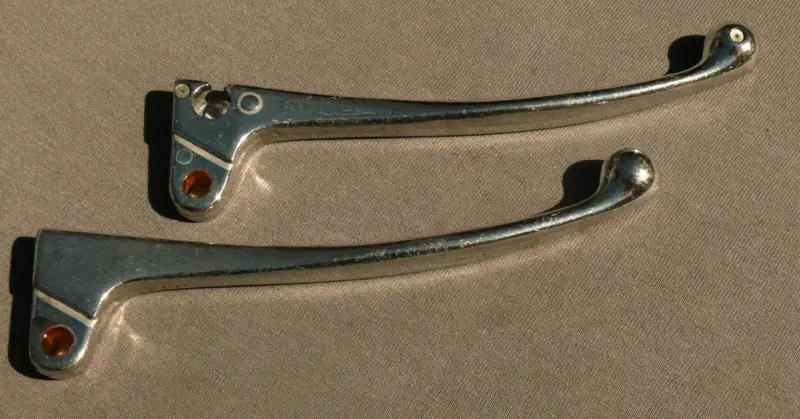

У рычагов вытянутая изогнутая форма, округлые окончания и хромированная отделка. Посадочные части различаются по контуру, поэтому при подборе каждый рычаг сравнивают со своим снятым образцом. Одинаковая длина рукоятки ещё не означает одинаковую посадку: значение имеют положение оси, форма основания и место соединения с приводом.

Рычаг поворачивается на оси в кронштейне и тянет трос тормоза или сцепления. В исправном креплении он движется без заеданий, а после отпускания возвращается под действием механизма привода. Слишком большой поперечный люфт мешает точно дозировать усилие. Если ход стал тугим, стоит проверить также трос и ось: замена одного рычага не устранит сопротивление повреждённого троса.

Когда требуется замена

Типичные причины — падение мопеда, удар по рулю, трещина у основания, сломанный конец или износ отверстия под ось. Погнутый рычаг может раньше времени упираться в рукоятку и не обеспечивать нужный ход троса. Трещины и надломы требуют замены даже тогда, когда деталь ещё позволяет управлять приводом. Попытка выправить повреждённый рычаг не восстанавливает его первоначальное состояние.

Что сверить при подборе

Сравните форму основания, толщину посадочной части, диаметр и расположение отверстия под ось. Проверьте паз для троса и посадку его наконечника, если они предусмотрены вашим приводом. Наконечник должен правильно размещаться в рычаге, а трос — идти без резкого перегиба и контакта с острой кромкой. Отдельно оцените изгиб и вылет рукоятки: пальцам должно быть удобно нажимать на неё, а полного хода должно хватать для работы механизма.

Сверяйте посадку с кронштейнами, которые сейчас стоят на мопеде, особенно если органы управления уже меняли. Разбитое крепление или изношенный осевой болт оставят люфт и с новым рычагом. Одновременно осмотрите втулки и шайбы, если они есть в вашем креплении, наконечник троса и регулировочные детали. Повреждённые сопряжённые детали заменяют вместе с рычагом.

Установка и проверка

Устойчиво поставьте мопед, ослабьте натяжение соответствующего троса и запомните порядок шайб и втулок. Снимите крепёж оси, отсоедините трос и очистите место поворота. Новый рычаг должен входить в кронштейн без подтачивания основания и разжимания крепления. Установите трос и крепёж, затем отрегулируйте свободный ход по требованиям вашей техники.

После затяжки проверьте свободное движение и возврат рычага, удержание наконечника троса и отсутствие заеданий при повороте руля в обе стороны. Ошибка в посадке может вызвать перекос, перетирание троса, постоянное натяжение или недостаточный ход привода. До поездки убедитесь на неподвижном мопеде, что соответствующий механизм полностью включается и освобождается.
