Блоки кнопок руля Delta ST, пара, хром, с креплением, безстартерное исполнение

Блоки кнопок руля Delta ST — пара рулевых переключателей в исполнении «хром», с креплением, для безстартерной версии мопеда. Они располагаются возле рукояток и позволяют управлять подключёнными функциями, не перенося руку к отдельным выключателям. Безстартерное исполнение нужно учитывать при замене: набор органов управления должен соответствовать проводке и оборудованию мопеда.

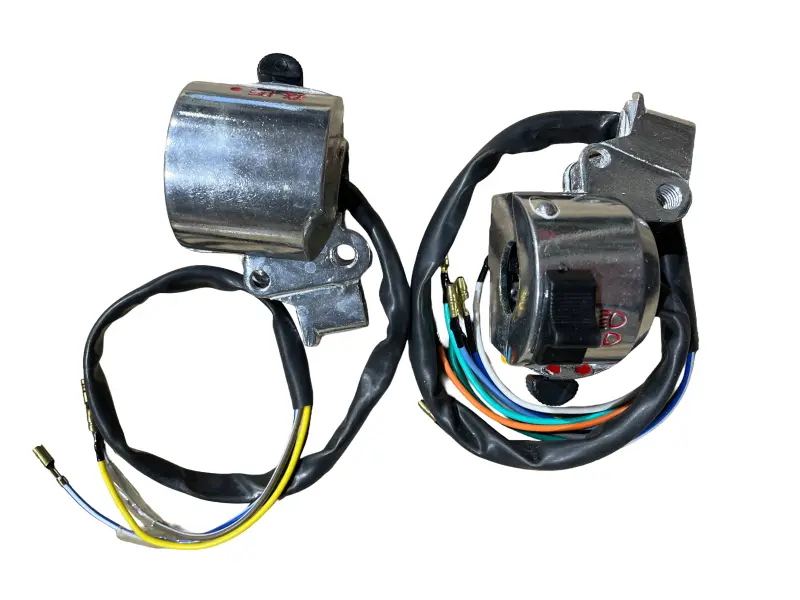

В пару входят левый и правый блоки. У каждого есть корпус с крепёжной частью и выходящий жгут проводов. Чёрные кнопки и переключатели выступают над серебристой поверхностью, а провода заканчиваются отдельными контактными наконечниками. На одном из корпусов нанесены красные пиктограммы света. При подборе важны не только форма корпуса и внешний вид кнопок, но и назначение каждого контакта.

Когда нужна замена

Повод осмотреть блоки — заедающая кнопка, нечёткая фиксация переключателя, трещина корпуса или крепления. Износ контактов может проявляться тем, что подключённая функция срабатывает через раз либо только при дополнительном нажатии. Влага, загрязнение и постоянное движение проводов возле руля со временем ухудшают соединения. Если корпус проворачивается на руле, стоит проверить его крепёж и посадку, а не просто сильнее затягивать винты.

Прежде чем менять переключатели из-за отказа света или сигнала, проверьте контактные соединения и соответствующий потребитель. Обрыв провода рядом с корпусом или окислившийся наконечник может давать те же симптомы, что и неисправная кнопка. Новый блок не устранит дефект в остальной проводке.

Что сверить со снятой парой

• Посадку на руле, форму крепёжных частей и расположение отверстий: корпус должен закрепляться без перекоса и свободного вращения.
• Расположение кнопок и положения переключателей: до них должно быть удобно дотягиваться при обычном хвате.
• Количество проводов, тип наконечников и назначение выводов по схеме мопеда. Совпадение цветов само по себе не подтверждает правильность подключения.
• Длину и маршрут жгутов: проводам нужен запас для полного поворота руля в обе стороны.
• Свободное место возле рукояток и рычагов, чтобы корпуса и проводка не мешали их движению.

Установка и проверка

Выключите зажигание, а при наличии аккумулятора отключите его питание. До разъединения проводов пометьте подключения старых блоков. Снимайте корпуса без натяжения жгутов; заодно осмотрите ответные контакты, изоляцию и крепёж. Повреждённые наконечники и крепёж заменяют, места соединений изолируют подходящими защитными элементами.

Сначала выставьте блоки в удобное положение и убедитесь, что они не ограничивают ход соседних органов управления. Проложите жгуты без перегибов и защемления, затем закрепите корпуса без чрезмерной затяжки. После подключения проверьте каждое положение переключателей и возврат кнопок. При повороте руля провода не должны натягиваться, а работа подключённых функций — прерываться. Ошибка в назначении контактов может вызвать неправильное включение оборудования или короткое замыкание; несовпадение посадки оставит блок подвижным даже после затяжки.
