Рычаг руля левый (голый) Delta (никель) GM

Левый рычаг руля Delta (голый), исполнение «никель», GM — деталь ручного управления, которую устанавливают в держатель на левой стороне руля. При нажатии рычаг поворачивается на оси и передаёт усилие к приводу соответствующего механизма. Его меняют, когда повреждена сама рукоятка или изношено её шарнирное соединение. Обозначение «голый» относится к отдельному рычагу: при подборе нужно учитывать конструкцию уже установленного держателя.

Конструкция и причины замены

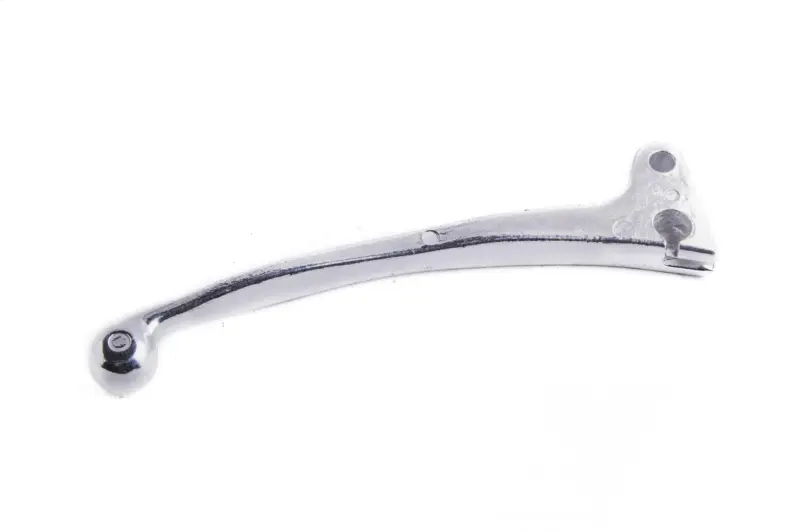

Рычаг имеет вытянутую изогнутую форму, округлый наружный конец и отверстие под ось у основания. Поверхность серебристая, с блеском. Изгиб определяет положение рукоятки относительно руля и пальцев, а основание должно точно подходить к посадочному месту. Даже небольшое отличие в этой зоне может мешать свободному повороту или менять доступный ход привода.

Обычно поводом для замены становятся поломка после падения, заметная деформация, трещина возле основания или сильный люфт. Погнутый рычаг может упираться в рукоятку руля раньше, чем привод выполнит полный ход. Износ отверстия под ось проявляется поперечным качанием и неточным движением. При этом люфт бывает связан и с осью либо держателем, поэтому одной замены рычага не всегда достаточно.

Что сверить при подборе

Сравните снятую деталь с новой по форме основания, расположению и диаметру отверстия под ось, толщине посадочной части. Проверьте расстояние от оси до места передачи усилия, форму упора и способ соединения с приводом. Для тросового управления отдельно сверяют посадку наконечника троса и путь его выхода: наконечник должен занимать своё место без перекоса, а трос — двигаться без залома и трения об острую кромку.

Оцените также длину и изгиб рукоятки относительно снятого рычага. После установки до неё должно быть удобно дотягиваться, а при нажатии она не должна задевать соседние органы управления. Одного совпадения стороны установки недостаточно: неподходящее основание может войти в держатель, но заедать при затяжке оси. Подгонка силой скрывает несовпадение и не обеспечивает правильную работу.

Установка и проверка

Перед снятием запомните положение оси, крепежа и деталей шарнира. Если рычаг соединён с тросом, сначала ослабьте его натяжение предусмотренным регулятором, затем освободите наконечник. После разборки очистите посадочное место и осмотрите ось, отверстия держателя, упор и прилегающий участок привода. Изношенный крепёж и повреждённые детали соединения стоит заменить вместе с рычагом.

Установите рычаг в штатное положение, соберите шарнир и закрепите ось согласно устройству крепления. Затяжка не должна зажимать рукоятку. Восстановите соединение с приводом и отрегулируйте свободный ход по требованиям техники. Несколько раз нажмите и отпустите рычаг: движение должно быть плавным, без заедания, с полным возвратом. Проверьте работу при повороте руля в обе стороны. Неправильная посадка или регулировка способны оставить привод натянутым либо лишить его необходимого хода.
