Звезда трансмиссии передняя ИЖ 520-21T VDK

Передняя звезда трансмиссии ИЖ 520-21T VDK передаёт вращение с выходного вала коробки передач на цепь привода заднего колеса. Обозначение 21T означает 21 зуб, а 520 — типоразмер мотоциклетной цепи с шагом 15,875 мм. Эта деталь нужна при замене изношенной ведущей звезды и восстановлении цепной передачи с соответствующими параметрами.

Конструкция и работа

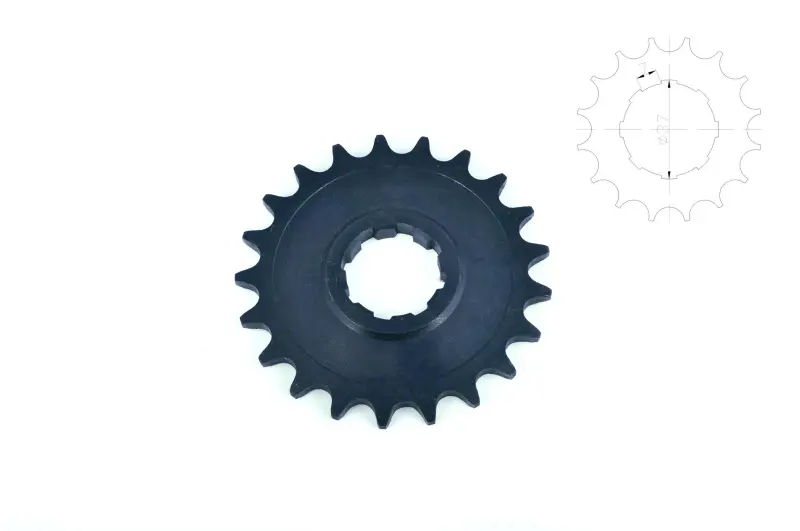

По наружному краю расположены зубья, которые входят в зацепление с роликами цепи. В центре находится шлицевое посадочное отверстие с выступающей ступицей. Шлицы передают усилие от вала на звезду, поэтому состояние и соответствие этой посадки так же существенны, как профиль зубьев. При подборе учитывают и положение зубчатого венца относительно посадочной части: от него зависит совпадение линии передней и задней звёзд.

Число зубьев влияет на передаточное отношение. При неизменной задней звезде увеличение числа зубьев спереди делает передачу более длинной, а уменьшение — более короткой. Поэтому 21T следует сверить со снятой деталью или с выбранным сочетанием звёзд. Замена на другое число зубьев может потребовать проверки длины цепи, диапазона её регулировки и свободного пространства под крышкой.

Когда требуется замена

Повод осмотреть звезду — заострённые или загнутые в одну сторону зубья, сколы, неравномерная выработка и заметный люфт на посадке. Износ может сопровождаться рывками и шумом цепного привода. Одного шума недостаточно для вывода: вместе со звездой проверяют цепь и заднюю звезду, поскольку тугие звенья и неравномерное удлинение цепи тоже нарушают плавность хода.

Изношенная цепь нагружает зубья неравномерно и ускоряет выработку новой звезды. Если цепь и обе звезды имеют выраженный износ, их меняют совместно. При снятой передней звезде удобно осмотреть шлицы вала, детали фиксации и область выхода вала на предмет следов масла. Повреждённая посадка или ненадёжное крепление не устраняются простой заменой зубчатой детали.

Что сверить при подборе

• Типоразмер цепи 520: совпадения только шага недостаточно, нужен соответствующий типоразмер всей передачи.
• Число зубьев 21T и его соответствие выбранному передаточному отношению.
• Количество и профиль шлицев, размеры посадочного отверстия и плотность посадки на вал.
• Толщину, выступ ступицы, смещение венца и способ фиксации в сравнении со снятой звездой.

Особенности установки

Замену выполняют при заглушённом двигателе и устойчиво установленном мотоцикле. После снятия защитной крышки освобождают крепление звезды в порядке, предусмотренном конструкцией мотоцикла, и ослабляют цепь. Посадку очищают и проверяют; новую звезду устанавливают с правильной ориентацией ступицы, без забивания на шлицы. Крепёж затягивают по руководству мотоцикла и восстанавливают предусмотренное стопорение.

После сборки проверяют соосность звёзд и регулируют провисание цепи по руководству, прокручивая колесо вручную для поиска наиболее натянутого участка. Цепь должна идти без закусывания и касания крышки. Ошибка в посадке, смещении венца или натяжении вызывает боковую нагрузку, ускоренный износ и может привести к сходу цепи. Защитную крышку возвращают на место после проверки крепления и свободного хода.
