Звезда передняя ИЖ 520-14T VDK

Передняя звезда ИЖ 520-14T VDK передаёт вращение с выходного вала коробки передач на приводную цепь мотоцикла. Её зубья входят в зацепление с цепью, которая приводит заднюю звезду и колесо. Обозначение 14T означает 14 зубьев, а 520 — типоразмер цепи с шагом 15,875 мм. При замене нужно учитывать оба параметра: число зубьев влияет на передаточное отношение, а типоразмер определяет соответствие звезды цепи.

Конструкция и признаки износа

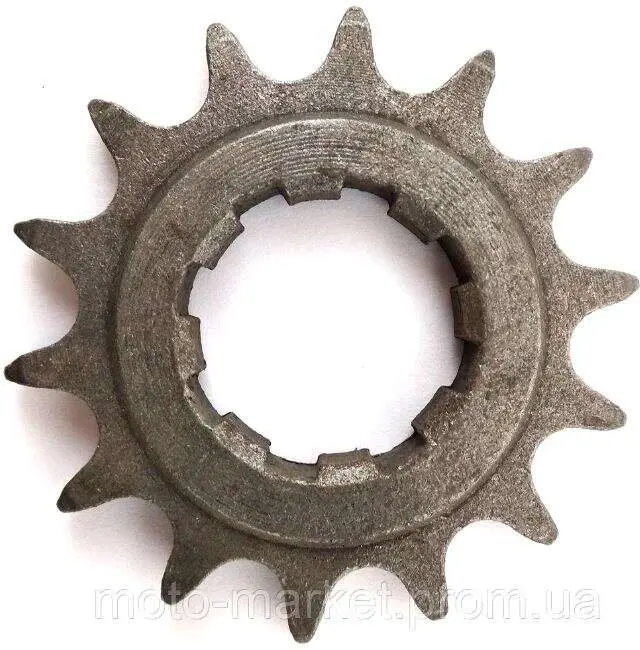

Звезда имеет наружный зубчатый венец, центральное отверстие со шлицами и выступающую кольцевую часть вокруг посадки. Шлицевое соединение передаёт усилие от вала, поэтому состояние посадки не менее существенно, чем состояние зубьев. При подборе сравнивают не только наружную форму, но и профиль отверстия, толщину детали и положение венца относительно посадочной поверхности.

Повод для замены — заострённые или загнутые в одну сторону зубья, сколы, заметно неравномерная выработка и повреждение шлицев. Рывки при движении и шум привода также требуют проверки звезды, хотя сами по себе не указывают только на её неисправность. Ускоряют износ вытянутая цепь, недостаток смазки, загрязнение, чрезмерное натяжение и перекос цепной передачи.

Что сверить при подборе

Сопоставьте снятую звезду с новой по числу и форме шлицев, посадочному диаметру, общей толщине, выступу ступичной части и способу фиксации на валу. Эти признаки определяют, сядет ли деталь на место и сохранится ли линия цепи. Одного совпадения числа зубьев недостаточно: звезда с другой посадкой может не установиться, а с другим смещением венца — заставить цепь работать с боковой нагрузкой.

Проверьте обозначение установленной цепи и параметры задней звезды. Одинаковый шаг у разных типоразмеров ещё не означает взаимозаменяемость: должна соответствовать и ширина зацепления. Если снятая передняя звезда имела другое число зубьев, установка 14T изменит передаточное отношение. Для сохранения привычного поведения мотоцикла ориентируйтесь на предусмотренную для него конфигурацию привода.

Замена и проверка привода

Работу выполняют при заглушённом двигателе и устойчивом положении мотоцикла. После получения доступа к звезде освобождают штатный фиксатор, ослабляют цепь и снимают деталь, сохраняя порядок расположения шайб и проставок, если они предусмотрены конструкцией. Затем очищают посадку и осматривают шлицы вала. Новая звезда не устраняет выработку вала: повреждённое соединение продолжит работать с люфтом.

Устанавливайте звезду с правильной ориентацией выступающей части и закрепляйте предусмотренным для мотоцикла способом. Момент затяжки и порядок стопорения берут из руководства по конкретной модели. После сборки выставляют соосность и натяжение цепи, проворачивают колесо вручную и проверяют свободный ход без закусывания. Одновременно оценивают цепь и заднюю звезду: при совместном износе их заменяют вместе, иначе изношенный привод ускорит выработку новых зубьев.
