Топливный вакуумный кран VDK для Honda Tact

Топливный вакуумный кран VDK для Honda Tact

Кран предназначен для управления подачей бензина из бака к карбюратору двухтактного скутера Honda Tact. Вакуумный механизм открывает топливный канал, когда при запуске и работе двигателя во впуске появляется разрежение, а после остановки мотора закрывает его. Такая схема не требует отдельного ручного рычага: подача топлива связана с режимом работы двигателя.

Назначение и конструкция

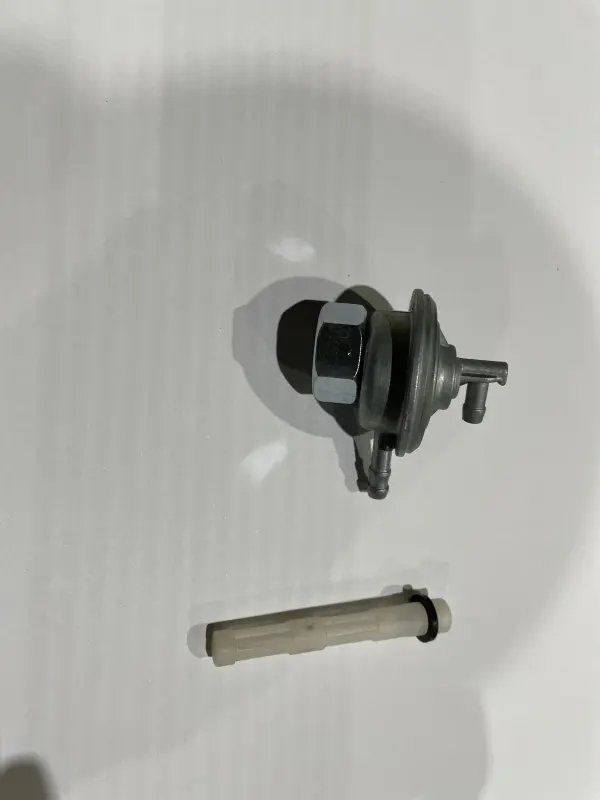

Деталь устанавливается под топливным баком через резьбовое соединение с шестигранной гайкой. Конструкция включает круглый корпус мембранного механизма, два штуцера для шлангов и удлинённый заборный фильтр с уплотнительным кольцом. Фильтр располагается со стороны бака и задерживает загрязнения до их попадания в кран и топливную магистраль.

Один шланг соединяет кран с карбюратором, второй передаёт разрежение от впускной системы к мембране. При правильном подключении бензин проходит к карбюратору во время запуска и работы двигателя. Когда разрежение исчезает, мембрана возвращается в закрытое положение. Направление подключения следует определять по схеме шлангов на скутере и расположению соединений на снятой детали, поскольку перестановка топливной и вакуумной линий нарушит работу системы.

Когда требуется замена

Кран проверяют при затруднённом запуске, перебоях подачи бензина, остановке двигателя после непродолжительной работы или поступлении топлива при заглушённом моторе. Причиной также могут быть повреждённая мембрана, загрязнённый заборный фильтр, негерметичный шланг либо неплотное соединение с баком. Перед заменой полезно осмотреть магистрали и карбюратор: похожие симптомы возникают при трещинах шлангов, засорении каналов и нарушении вентиляции бака.

Что сверить перед заказом

• Модель и двигатель: кран рассчитан на Honda Tact с двухтактным двигателем; поколение скутера и код модификации необходимо сопоставить с установленной деталью.
• Крепление к баку: должны совпадать способ установки, диаметр и шаг резьбы, размер гайки и форма посадочного места.
• Штуцеры: сравните их количество, расположение и наружный диаметр, чтобы штатные топливный и вакуумный шланги устанавливались без переделки.
• Фильтр и уплотнение: проверьте длину заборной части, форму фильтра и посадку уплотнительного кольца в баке.
• Свободное пространство: корпус и шланги после монтажа не должны упираться в соседние детали или перегибаться.

Установка и проверка

Перед монтажом топливо сливают, посадочную поверхность бака очищают, а состояние шлангов и хомутов проверяют. Уплотнительное кольцо должно располагаться ровно, без перекручивания, а резьбовое соединение затягивается без перекоса. Шланги прокладывают по штатному маршруту, не допуская заломов и натяжения. После сборки проверяют герметичность соединения с баком и обоих штуцеров.

Исправный кран должен пропускать бензин при появлении разрежения и перекрывать поток после остановки двигателя. Такая контрольная проверка помогает сразу обнаружить ошибку подключения, негерметичный вакуумный шланг или неправильную посадку детали. Кран VDK подходит для ремонта топливной системы Honda Tact при полном совпадении резьбового крепления, фильтра и конфигурации шлангов со снятой запчастью.
