Армированный гидравлический тормозной шланг TD 620 мм

Армированный гидравлический тормозной шланг TD 620 мм

Шланг предназначен для соединения компонентов гидравлического тормоза и передачи давления тормозной жидкости от управляющего цилиндра к исполнительному механизму. Его номинальная длина составляет 620 мм, поэтому деталь подходит для ремонта тех систем, где штатная трасса рассчитана именно на такой размер. В отличие от тормозного троса, этот шланг не передает механическое тяговое усилие: он работает в заполненной жидкостью гидравлической магистрали, и при подборе требуется полное совпадение соединений и маршрута прокладки.

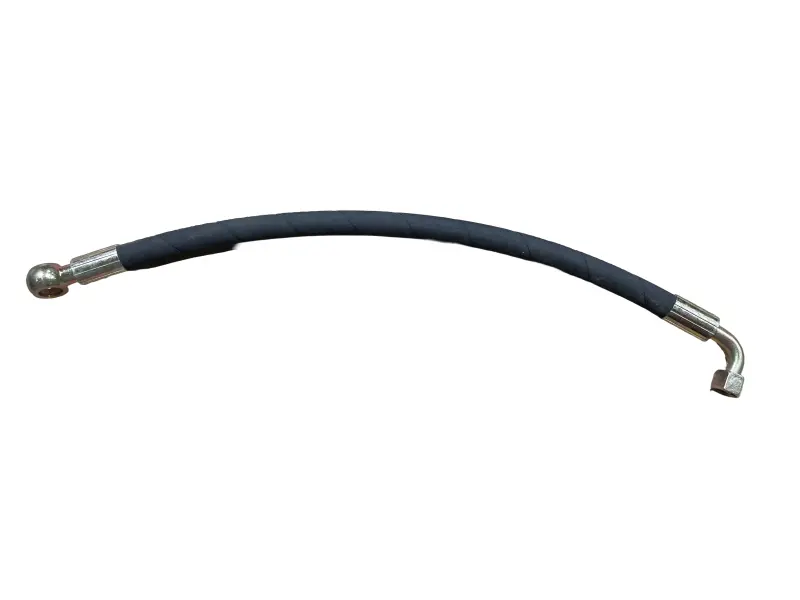

Армированная конструкция помогает ограничивать изменение сечения шланга под давлением и сохранять более четкую передачу усилия. Снаружи предусмотрена черная защитная оболочка, а на концах установлены обжатые металлические наконечники с кольцевыми присоединениями. Один наконечник имеет выраженный изгиб. Такая геометрия влияет на положение шланга возле цилиндра или суппорта, поэтому одинаковой длины недостаточно: важны диаметр отверстий, угол каждого присоединения и взаимное расположение наконечников.

Что проверить при подборе

• Длину 620 мм. Сравните ее со старой деталью и штатным маршрутом. Шланг должен проходить без натяжения, чрезмерного провисания и резких перегибов во всех предусмотренных положениях подвижных частей техники.
• Тип наконечников. Сверьте форму кольцевых соединений, диаметр отверстий, угол изогнутого участка и положение каждого конца относительно магистрали. Несовпадение геометрии нельзя компенсировать перекручиванием шланга.
• Точки фиксации. Проверьте расположение направляющих и держателей. После монтажа оболочка не должна касаться кромок, нагретых деталей или постоянно тереться о соседние компоненты.
• Параметры гидравлики. Тип тормозной жидкости, уплотнительные шайбы, болты и момент затяжки выбирают по требованиям производителя техники. По внешнему виду шланга эти параметры не определяют.
• Назначение техники. Для этой позиции не заявлена привязка к конкретной модели. Подбор выполняют по длине, соединениям и фактической конфигурации установленной гидролинии.

Замена и установка

Шланг меняют при трещинах или потертостях оболочки, следах жидкости возле обжимов и соединений, локальном вздутии, заломе либо повреждении наконечника. Любой из этих признаков требует проверки всей тормозной магистрали, поскольку герметичность и свободная прокладка напрямую влияют на корректную передачу давления. Перед разборкой полезно зафиксировать маршрут старой детали и положение ее концов, чтобы новый шланг не оказался развернут относительно посадочных мест.

Монтаж выполняют на чистые сопрягаемые поверхности, не допуская попадания загрязнений внутрь гидролинии. Шланг укладывают без скручивания и фиксируют в штатных держателях. После присоединения систему заполняют рекомендованной тормозной жидкостью, удаляют воздух по процедуре для конкретной техники и тщательно проверяют соединения на утечки. Затем контролируют работу тормоза и еще раз осматривают трассу при полном перемещении руля или других подвижных деталей, рядом с которыми проходит магистраль.

Шланг TD длиной 620 мм подходит как готовая гидравлическая линия для ремонта при совпадении всех присоединительных параметров. До установки сопоставьте его со снятой деталью по длине, форме обоих наконечников и направлению изгиба: такая проверка помогает избежать натяжения, перекручивания и неправильного положения соединений.
