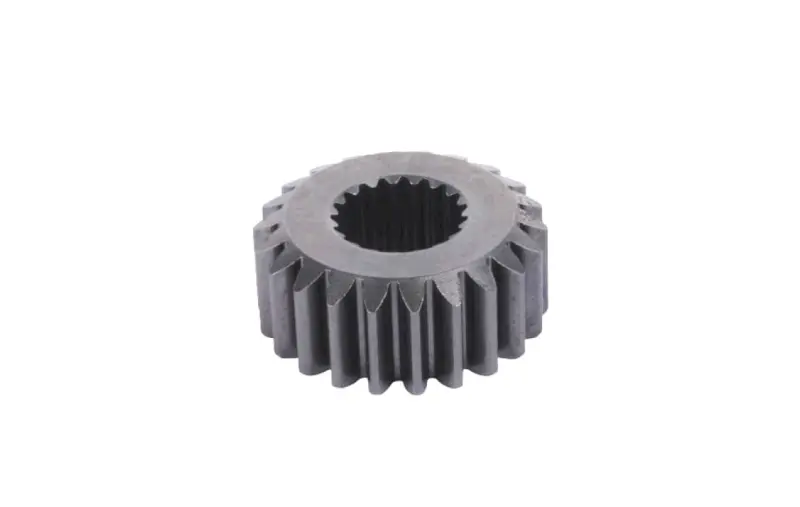

Шестерня коленвала привода корзины сцепления AMG для 4T CB300 (ZS174MN-5)

Шестерня коленвала AMG для привода корзины сцепления CB300

Приводная шестерня предназначена для четырехтактного двигателя CB300 с обозначением ZS174MN-5. Она устанавливается на коленчатом валу и передает вращение к корзине сцепления, связывая вращение двигателя с механизмом сцепления и дальнейшей работой трансмиссии. Деталь подходит для ремонта, при котором штатная шестерня имеет износ зубьев, повреждение внутреннего шлицевого отверстия или заметный люфт в месте посадки.

Назначение и конструкция

Наружный зубчатый венец работает в зацеплении с ответной шестерней корзины, а внутренние шлицы фиксируют положение детали на валу и принимают крутящий момент. Для такого соединения важна точная геометрия обеих частей: профиль и число наружных зубьев должны соответствовать парной шестерне, а внутреннее отверстие — шлицевой части коленвала. Несовпадение даже одного из этих параметров означает, что деталь не предназначена для конкретной модификации двигателя.

Износ этой шестерни нельзя оценивать отдельно от сопряженных деталей. Сколы, замятые кромки, выраженная выработка на боковых поверхностях зубьев и поврежденные шлицы служат основанием для замены. Если старая деталь работала с перекосом или увеличенным люфтом, одновременно проверяют состояние корзины сцепления, посадку на валу и элементы фиксации. Установка новой шестерни в пару с сильно изношенной ответной частью может привести к неправильному контакту зубьев и ускоренному повторному износу.

Что проверить при выборе

Обозначение CB300 используется для разных деталей и само по себе не заменяет проверку двигателя. Для этой позиции ключевой ориентир совместимости — модель ZS174MN-5 и назначение именно для привода корзины сцепления. Перед заказом желательно снять старую шестерню или подготовить ее точные замеры, чтобы последовательно сопоставить все посадочные признаки.

• Модель двигателя: CB300, обозначение ZS174MN-5, четырехтактное исполнение.
• Место установки: коленчатый вал двигателя.
• Назначение: передача вращения на корзину сцепления.
• Наружная часть: число зубьев, их шаг, ширина и профиль должны совпадать со снятой деталью.
• Внутренняя посадка: сравниваются число и форма шлицев, диаметр отверстия и плотность соединения с валом.
• Габариты: проверяются общая высота, ширина зубчатого венца, расположение торцов, фасок и упорных поверхностей.

Сверка по всем признакам особенно важна, если двигатель ранее ремонтировался или комплектовался деталями другой модификации. Похожий наружный диаметр не подтверждает совместимость: шестерни могут отличаться шлицами, профилем зуба, высотой или положением венца относительно посадочной поверхности.

Установка и контроль после ремонта

Монтаж выполняют на очищенный коленвал после проверки его шлицев и посадочной зоны. На новой детали не должно быть сколов, заусенцев, замятых кромок или повреждений зубчатого венца. Шестерня должна устанавливаться без перекоса и занимать штатное положение; принудительная подгонка шлицев, расточка отверстия или обработка зубьев недопустимы. Крепеж и порядок сборки используют предусмотренные конструкцией двигателя, а затяжку выполняют по сервисным данным для ZS174MN-5.

До окончательной сборки проверяют свободное и равномерное взаимодействие зубчатой пары вручную, отсутствие закусывания и ненормального бокового перемещения. После запуска поводом остановить двигатель и повторно осмотреть привод будут новый металлический шум, удары, рывки при работе сцепления или следы неправильного контакта. Правильно подобранная шестерня AMG возвращает штатную передачу вращения между коленвалом и корзиной без изменения конструкции двигателя.
