Щуп уровня масла VV для 4T CB300 ZS174MN, 127 мм

Щуп уровня масла VV для 4T CB300 ZS174MN, 127 мм

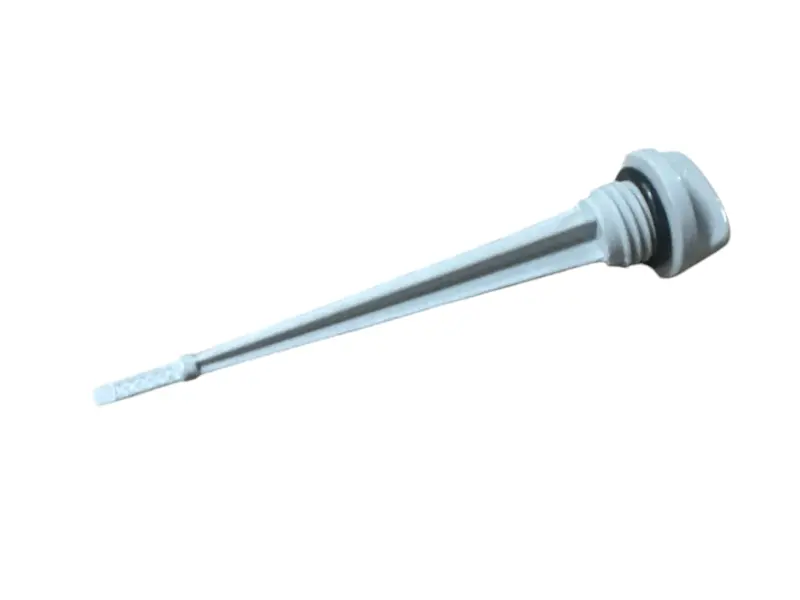

Щуп предназначен для четырехтактного двигателя CB300 с обозначением ZS174MN. Он объединяет длинный измерительный стержень и резьбовую пробку, которая закрывает предусмотренное в двигателе отверстие. Деталь подходит для планового обслуживания, а также для замены утраченного, погнутого или поврежденного штатного щупа. Заявленная длина составляет 127 мм: это один из основных параметров подбора, поскольку рабочая часть должна располагаться на предусмотренной изготовителем глубине.

Назначение и конструкция

Измерительный стержень позволяет контролировать количество моторного масла по следу на его рабочем конце. Резьбовая часть удерживает щуп в посадочном отверстии, а кольцо у основания пробки уплотняет место прилегания. Такая конструкция делает одну деталь одновременно средством проверки уровня и крышкой сервисного отверстия. Правильно подобранный щуп свободно входит внутрь, закручивается без перекоса и полностью садится на уплотнение.

Контроль уровня нужен при регулярном обслуживании, перед эксплуатацией после длительного простоя и после работ, связанных со сливом или доливкой масла. Щуп также стоит заменить, если стержень деформирован, рабочая зона плохо читается, пробка имеет повреждения либо уплотнение больше не обеспечивает нормального прилегания. Использовать погнутую деталь нежелательно: она может входить под неправильным углом и давать некорректный результат.

Что проверить при выборе

• Модель двигателя: позиция рассчитана на 4T CB300 ZS174MN. Обозначение силового агрегата следует проверять полностью, поскольку близкие по названию версии могут иметь другую посадку.
• Длина: заявленный размер — 127 мм. Сравнивайте его со старой деталью по одинаковым точкам отсчета, не смешивая общую длину и длину стержня от посадочной плоскости.
• Резьба: должны совпадать наружный диаметр, шаг и длина резьбового участка. Пробка обязана начинать закручиваться рукой без усилия и бокового перекоса.
• Посадочная часть: сопоставьте форму головки, положение уплотнительного кольца и плоскость прилегания к корпусу двигателя.
• Стержень: проверьте его профиль, направление входа и расположение рабочей зоны относительно посадочной плоскости.

Одного обозначения CB300 для выбора недостаточно: решающими остаются код двигателя ZS174MN, длина и геометрия посадки. Если прежний щуп отсутствует, параметры резьбового отверстия и требуемую глубину следует сверить с техническими данными конкретной модификации мотоцикла. Не устанавливайте деталь только потому, что пробка приблизительно подходит по диаметру: различие шага резьбы способно повредить посадочное место.

Установка и проверка уровня

Перед установкой очистите участок вокруг отверстия, чтобы загрязнения не попали внутрь двигателя. Осмотрите резьбу и кольцо, ровно введите стержень, затем наживите пробку рукой. Если она закусывает с первых витков, выкрутите щуп и повторно проверьте совместимость. Чрезмерное усилие не требуется: порядок затяжки должен соответствовать руководству по обслуживанию конкретного двигателя. После установки убедитесь, что пробка прилегает равномерно, а в месте посадки нет следов просачивания масла.

Проверку выполняют на устойчиво установленном мотоцикле и ровной площадке. Состояние двигателя, продолжительность паузы после его остановки и способ считывания — с закручиванием пробки или без него — определяются регламентом конкретной версии техники. Стержень очищают, устанавливают в предусмотренное положение и извлекают для оценки следа масла. После завершения процедуры щуп возвращают на место и надежно закрывают отверстие. Соблюдение штатной методики помогает не принять случайный след на стержне за фактический уровень и правильно оценить необходимость доливки.
